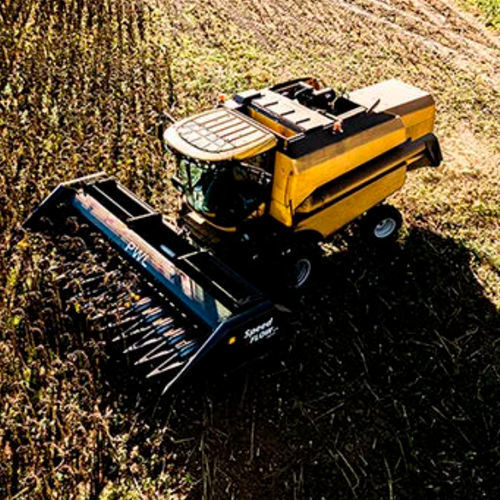

ヒマワリ収穫ヘッダー Speed FLOW 9.75

油圧調整付コンバイン用高収率

概要
PWL SpeedFlow は、播種方向に関係なく収穫可能な行なしヒマワリ用ヘッダーです。作業幅は 4.1 m から約 13.1 m までの複数モデルを用意しています。オプションのロトカット（回転式カッター）と茎残渣を粉砕するリールを装着でき、コンバインの下面保護と残渣処理を行います。設計により種子損失の低減と不整地での作業を可能にします。

主な特長

• 行なし設計：列の方向に関係なく収穫可能。
• オプションのロトカット：回転カッターとリールで茎を粉砕し、コンバイン下面を保護。
• 種子損失の低減：条件により最大約 3%。
• 作業速度：本文では最大 12 km/h、技術表では作業速度 7–10 km/h と記載。
• カッターバー下の追加ロータと油圧フラップ：不揃いな圃場で花頭を前方に倒しプラットフォーム上に引き下げて頭部下で切断できるようにする。
• 薄茎品種の損失を抑えるため手動調整可能な作物分離プラットフォーム。
• 切断されたヒマワリ頭部を優しく搬送する可変式ヘッドグリッパー（スクリューコンベヤへの供給）。
• ロトカットの詳細：キャビンから油圧で切断高さを調整可能；耐摩耗鋼にタングステンカーバイドコーティングされたカッター；刃先速度約 25 m/s；シュレッダ後方のクラッシングリールがタイヤを保護。
• 駆動伝達：鋳鉄製ベベルギアと PTO シャフト；詰まり保護のための中央摩擦クラッチ。
• 汎用取付：適切な取付フレーム、油圧接続、減速装置があればほとんどのコンバインに装着可能；最適な作業角にするための傾斜調整と汎用フレーム設定。
• キャビン内操作：切断高さと油圧フラップをキャビンから操作可能；ヘッダー上に切断高さ指示器を装備。

設計上の利点
ロトカットは残渣の分解を促進し、コンバイン下面を保護します。シュレッダ後方のクラッシングリールはタイヤ保護に寄与します。調整可能なプラットフォームとフラップ/ロータシステムにより、高さにばらつきのあるヒマワリでも安定した収穫品質を確保します。

表 — 技術データ（モデル：Speed Flow）

• モデル（呼称幅）：6.75; 7.75; 8.75; 9.75; 10.75; 11.75; 12.75; 13.75; 14.75; 15.75
• 作業幅（m）：4.1; 4.85; 5.6; 6.35; 7.1; 7.85; 8.6; 9.35; 10.1; 10.85
• 全幅（m）：4.6; 5.35; 6.1; 6.85; 7.6; 8.35; 9.1; 9.85; 10.6; 11.35
• ロトカット付重量（kg）：2000; 2200; 2430; 2560; 2700; 2830; 2980; 3200; 3450; 3630
• ロトカット刃数：12; 14; 16; 18; 20; 22; 24; 26; 28; 30
• カッターシステム：ロトカット（オプション）；刃先速度約 25 m/s
• 刃コーティング硬度：60 HRC
• プラットフォーム調整間隔：3.5–7 cm
• 作業速度（表）：7–10 km/h；（本文は最大 12 km/h と記載）
• 整備間隔：10 h

技術仕様

• 製品種別：行なしヒマワリ用ヘッダー（PWL Speed Flow）。
• 型式名：Speed Flow。
• 利用可能な作業幅：4.1 m ～ 約 13.1 m（複数設定）。
• 重量および刃数は型式により上記の通り変動。
• カッター詳細：タングステンカーバイド被覆のカッター；硬度約 60 HRC；キャビンからの油圧高さ調整。
• 駆動：鋳鉄製ベベルギア伝達および PTO シャフト；中央摩擦クラッチ。
• 操作：キャビンからの油圧フラップおよび切断高さ調整；切断高さ指示器内蔵。
