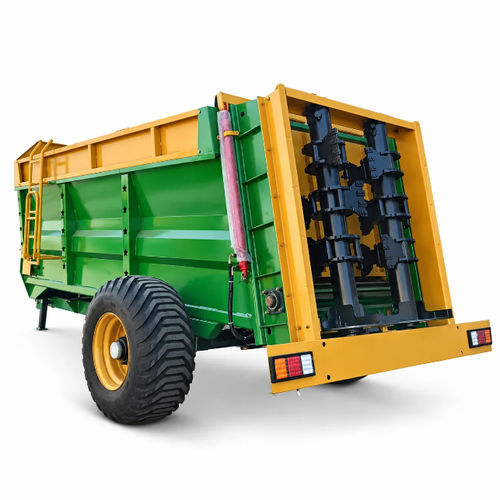

牽引式肥料散布機

縦型スプレッダー1軸

製品概要
12 m³ 油圧牽引式 二重垂直オーガー堆肥散布機は、固形の農業資材の輸送、破砕および散布に適するよう設計されています。トラクターで牽引され、リア取り付けの二重垂直オーガー散布システムを採用しています。供給システムはトラクターの油圧出力で駆動され、内部のコンベアチェーンが資材を後部の散布ユニットへ搬送します。乾燥・湿潤の糞肥、塊状糞肥、有機肥料、顆粒肥料、砂、石灰などに対応します。大規模農場、牧草地、草地などでの使用を想定しており、作業要件に応じて給送量や散布設定を調整できます。

主な特徴と利点
後部取り付けの二重垂直オーガーは資材を破砕して後方へ散布します。段差状のオーガーブレード配置により破砕性能を高め、ブレード交換も容易です。肥料搬送システムはトラクター油圧で駆動され、内部のコンベアチェーンが資材を散布ユニットへ送ります。搬送速度は調速弁で調整可能です。大流量の排出口と調速弁により用途に応じた排出量調整が可能です。本機の標準散布幅は8〜16 mです。ホッパー容量は12 m³で、小容量機に比べて給填回数を減らして圃場散布を効率化します。二重垂直オーガーシステムは高マンガン鋼製のブレード48枚を装備しています。ホッパーは高強度炭素鋼製で農業用途に耐える構造です。表面処理はショットブラスト、サンドブラスト、研磨ブラスト、プライマーおよび上塗りの五工程塗装処理が指定されています。取り扱える資材は乾燥・湿潤糞肥、塊状糞肥、有機肥料、顆粒肥料、砂、石灰など多様です。

寸法および容量
全長×全幅×全高：8500×2900×2650 mm。ホッパー容量：12 m³。散布幅：8〜16 m。

適用分野

• 大規模農場
• 牧草地
• 草地

適用資材

• 乾燥・湿潤糞肥
• 塊状糞肥
• 有機肥料
• 顆粒肥料
• 砂
• 石灰

操作手順と安全上の注意
作業前点検：散布機とトラクターの連結部（ヒッチ、牽引用バー等）に損傷、変形、緩みがないか確認してください。タイヤ空気圧、タイヤ摩耗、シャーシ状態を点検してください。油圧ホースやバルブに漏れや緩みがないか点検し、油圧駆動が垂直オーガーおよびコンベアチェーンを駆動できることを確認してください。使用前に垂直オーガー、オーガーブレード、コンベアチェーン、排出口および調整部品を点検してください。積載および輸送時の安全：散布機、コンベアチェーン、垂直オーガーシステムの定格荷重・作業限度を超えて操作しないでください。機械移動前にトラクターと散布機の連結が確実であることを確認してください。操作時の安全：資材種類、施用量、散布条件に応じてトラクターの走行速度を制御してください。垂直オーガー速度、コンベアチェーン速度、排出口開度を資材の状態と必要な散布結果に合わせて調整してください。作業中は散布状態を観察し、必要に応じて設定を変更してください。保守上の注意：各作業後にホッパー、垂直オーガー、コンベアチェーンの残材を除去してください。洗浄に水を使用することは可能ですが、電気部品や重要な伝動部に水が入らないよう注意してください。長期保管前には油圧系の圧力を抜いてください。

保守推奨事項

• 散布後はホッパー、垂直オーガー、コンベアチェーンの残留肥料を清掃し、腐食を抑制してください。
• 垂直オーガーブレード、コンベアチェーン、ギアボックスの摩耗状態を定期点検し、著しい摩耗がある部品は交換してください。
• 油圧ホース、接続部、バルブを定期的に点検し、漏れがないように保持してください。
• 長期不使用時は散布機を乾燥した換気の良い場所で保管してください。
• 長期保管前に油圧系の圧力を抜いてください。

技術仕様

• 製品種別：油圧牽引式 二重垂直オーガー堆肥散布機
• 必要トラクタ出力：130HP以上
• 外形寸法：8500×2900×2650 mm
• ホッパー容量：12 m³
• 散布装置形式：リア取り付け 二重垂直オーガー
• 供給方式：チェーンプレート押送
• 散布幅：8〜16 m
• オーガーブレード数：48枚（高マンガン鋼）
• ブレーキ方式：エアブレーキ
• タイヤ規格：500/60-22.5
• トレッド幅：2350 mm
• タイヤ数：2
• 軸数：1
• 作業方式：リア散布
• ホッパー材質：高強度炭素鋼
• 塗装処理：ショットブラスト、サンドブラスト、研磨ブラスト、プライマーおよび上塗り（五工程処理）
