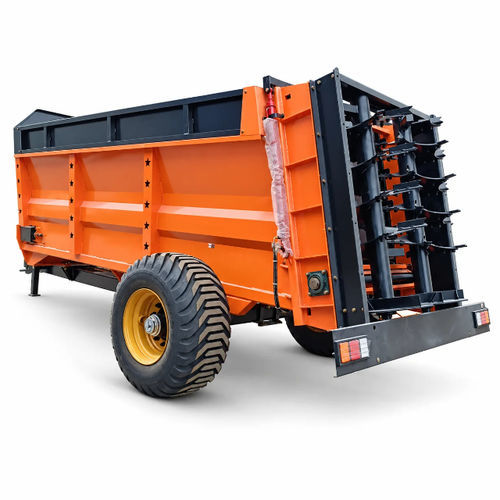

牽引式肥料散布機

縦型スプレッダー1軸

製品概要
10m³ 二重垂直オーガ堆肥散布機は、圃場での固形農業資材の散布向けに設計されています。トラクターで牽引するタイプで、油圧駆動の供給システムと後部取り付けの二重垂直オーガ散布機構を組み合わせています。作業中はコンベヤーチェーンがトロッコの後方へ資材を移送します。二重垂直オーガが資材を破砕・拡散し、供給速度は流量調整弁で変更して各種散布要件に対応できます。大規模農場、牧場、草地などの農業用途に適しています。

主な特長と利点

• 二重垂直オーガ散布システム：後部取り付けの垂直オーガが乾燥・湿潤の糞尿、塊状堆肥、有機肥料、粒状肥料などの資材を破砕・散布します。オーガ刃の配置は破砕と拡散を助けます。
• 油圧駆動の供給方式：供給システムはトラクターの油圧出力で駆動され、コンベヤーチェーンが自動的に資材を後部散布ユニットへ移送します。供給速度は流量制御弁で調整可能です。
• 散布作業の可変性：資材の状態や用途に応じて散布設定を調整可能。散布幅は8–16mと指定されています。
• 高マンガン鋼製オーガ刃48枚：二重垂直オーガシステムはステップ配置の交換可能な高マンガン鋼製刃48枚を使用し、破砕と散布を補助します。
• 高耐力炭素鋼製ホッパー：ホッパーは高耐力炭素鋼製で、農業散布用途に適しています。
• 5段階塗装処理：ショットブラスト、サンドブラスト、研磨ブラスト、プライマー、上塗りの5段階塗装で表面耐久性を確保しています。

適用分野

• 適用先：大規模農場、牧場、草地
• 適用資材：乾燥堆肥、湿潤堆肥、塊状堆肥、家畜糞尿、有機肥料、粒状肥料、複合肥料、砂、石灰

操作手順と安全上の注意
作業前点検：散布機とトラクターの接続部（ヒッチ、ドローバー）に損傷、変形、緩みがないか確認すること。タイヤの空気圧と摩耗を点検すること。シャーシ、油圧ホース、バルブの接続状態と漏れを点検すること。油圧駆動が垂直オーガとコンベヤーチェーンを駆動できることを確認すること。作業前にオーガ、刃、コンベヤーチェーン、排出口、調整部品を点検すること。
積載および輸送の安全：コンベヤーチェーンおよび垂直オーガの作業荷重を超えないようにし、過積載を避けること。機械を移動する前にトラクターと散布機の接続が確実であることを確認すること。
作業中の安全：資材の種類、必要な散布率および散布条件に応じてトラクターの走行速度を制御すること。垂直オーガ速度、コンベヤーチェーン速度、排出口開度を肥料の状態と散布要件に合わせて調整すること。作業中は散布状態を観察し、必要に応じて設定を調整すること。
保守上の注意：各作業後にホッパー、垂直オーガ、コンベヤーチェーンに残った資材を除去すること。洗浄に水を使用する場合は、電気部品や重要な伝動部に水が入らないよう注意すること。

保守推奨事項

• 各散布作業後にホッパー、垂直オーガおよびコンベヤーチェーンの残留肥料を清掃すること。
• オーガ刃、コンベヤーチェーンおよびギアボックスの摩耗を定期的に点検し、著しい摩耗がある場合は部品を交換すること。
• 油圧接続およびバルブを良好な状態に保ち、使用前に漏れの有無を確認すること。
• 長期保管する場合は、湿気や錆のリスクを低減するため乾燥で換気の良い場所に保管すること。
• 長期保管前に油圧系統の圧力を抜くこと。

技術仕様

• 製品タイプ：油圧牽引式 二重垂直オーガ堆肥散布機
• 必要トラクター出力：100 HP以上
• 全長×全幅×全高：7500 x 2900 x 2650 mm
• ホッパー容量：10 m³
• 散布装置タイプ：後部取り付け 二重垂直オーガ
• 資材供給方式：チェーンプレート押し（コンベヤーチェーン）
• 散布幅：8–16 m
• オーガ刃数：48枚、高マンガン鋼（段差配置、交換可能）
• ブレーキ方式：エアブレーキ
• タイヤ仕様：500/60-22.5
• トレッド幅：2350 mm
• タイヤ数：2
• 軸数：1
• 作業方式：後方散布
• ホッパー材質：高耐力炭素鋼
• 塗装表面処理：ショットブラスト、サンドブラスト、研磨ブラスト、プライマー、上塗り（五段階工程）
