液体サイクロン ICS

カテゴリー／分類 飲料水 — グリット除去装置

使用時の目安 ICS型ハイドロサイクロンは、グリット除去装置の下流に設置し、排出されるグリットの脱水性能を向上させるために用います。上下水処理や産業用飲料水処理のプレトリートメント（ふるい、ろ過、破砕）に適しています。

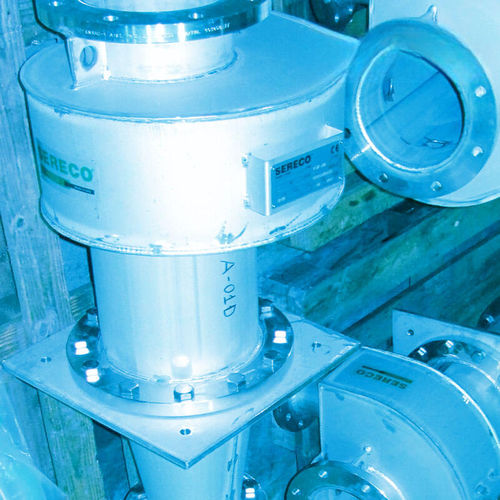

構造 ハイドロサイクロンは可動部を持たず、主に3つまたは4つの組み立て部品で構成されます：

• 渦巻状のタンジェンシャル入口（ボリュート）
• フランジで接続された1個または2個の切頭円錐体
• グリット排出口の弁（手動または電動、フランジ接続）

作動原理 水はボリュートから接線方向に入り渦を形成し、澄んだ流出は軸方向に抜けます。粒子の密度に比例する遠心力によりグリットが切頭円錐体の側壁へ移動し、壁伝いに重力で排出口へ落下します。澄んだ水は中心を上昇して排出されます。典型的な設置例はグリット分級機の入口で、ハイドロサイクロンが一次の水／グリット分離を行い、分級機の必要処理能力を低減します。可動機械部品やギアモーターがないため、据付と保守の負担が小さくなります。

特長

• ギアモーターや可動機械部品がない
• 電力消費のない受動運転
• 高効率な水／グリット分離
• 簡単な操作と低い保守性

仕様／技術仕様

• 原理：切頭円錐体内の遠心分離
• 構成：入口ボリュート、切頭円錐体、排出口弁（手動または電動）
• バージョン：モデルにより3部品または4部品構成で提供
• 典型用途：グリット除去装置の下流、グリット分級機の入口
• 適用分野：飲料水処理、グリット除去、ふるい、ろ過、破砕
• 利点：受動運転（電源不要）、分級機容量の低減、据付・保守コストの低減、長寿命
