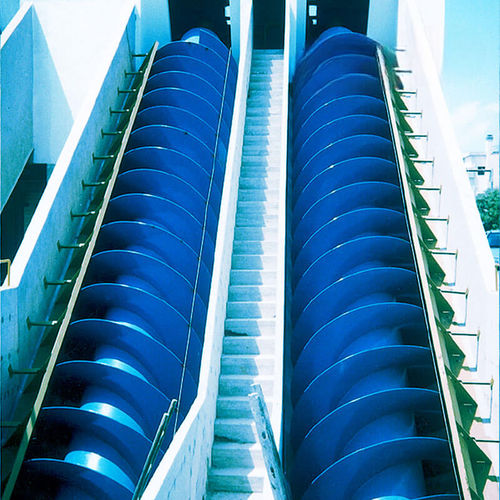

スクリューポンプ PVA

灌漑水海水

カテゴリ / タイポロジー 飲料水 / 揚水システム

説明 アルキメデススクリューポンプ PVA は、低揚程で大流量を揚送し、スラッジや固形物を含む液体を扱うために設計されています。典型的な用途は、堆積物を含む雨水、海水排水、都市・産業廃水、灌漑用水、および処理プラント内の水・汚泥の移送です。高流量を低い揚程で必要とする状況に適しています。

主な特長 固形物やスラッジの通過を確保する大きな通水断面、貯留槽の水位に応じた自動流量制御、回転速度を変えることで揚程を大きく変えずに流量を調整できる点が特長です。同等の流量・揚程条件では、遠心ポンプに比べて良好な水力効率を示します。

構造 標準の PVA は、太い中央軸に溶接されたスクリューフライトで構成されます。標準は三溝（3フライト）ですが、1フライトまたは2フライトも製作可能です。軸とフライトは上下の特殊支持で支持され、ラジアルおよびアキシャル荷重を受け回転を許容します。上端はギヤモータ（電動機＋ギアボックス）と連結され、標準はプーリーとVベルト、オプションで弾性カップリングを使用します。下部支持は多くの場合揺動式で、水や砂の浸入を防ぐシールが装備されています。潤滑は配管と強制給油ポンプによるグリース潤滑またはメンテナンスフリーの潤滑タイプが選べます。スプラッシュガードは飛散を防ぎ、効率向上に寄与します。標準スクリュー傾斜は38°（他傾斜は要相談）。構成は通常、鉄筋コンクリート水路に組み込まれますが、鋼製槽も可能です。標準材質は砂吹き後エポキシ塗装の炭素鋼、要望によりステンレス製も対応可能です。

強み

• 流量変動時でも高く安定した水力効率
• 極めて小さい流量から非常に大きな流量まで揚送可能
• メンテナンス負荷が低い
• スラッジ・固形物を含む厳しい環境に対応する堅牢性と信頼性

特長 / 技術仕様

• モデル / シリーズ: PVA
• 標準スクリュー傾斜: 38°（他の傾斜は要相談）
• スクリューフライト: 標準3フライト；1フライトまたは2フライトは要望に応じて提供
• 軸: 太い中央軸；軸とフライトは一体溶接
• 支持: 上下の特殊支持；下部支持は通常揺動式でシール装備
• 潤滑: 配管と強制給油ポンプによるグリース潤滑またはメンテナンスフリータイプ
• 駆動: 電動機とギアボックス（標準はプーリーとVベルト連結；弾性カップリングも可）
• ハウジング: 標準は鉄筋コンクリート水路；鋼製槽は要望に応じて
• 構造材料: 砂吹き後エポキシ塗装の炭素鋼；ステンレスは要望に応じて
• 用途: スラッジ・固形物を含む雨水、海水排水、都市/産業排水、灌漑用水、処理プラントでの水/汚泥移送
• 水力特性: 低揚程で大流量に適合；遠心ポンプと比較して良好な水力効率
