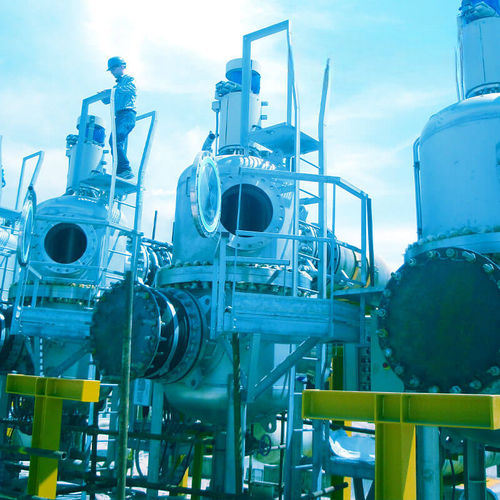

水フィルター ABSWF

概要
ABSWF 自動逆洗式水フィルターは、海水、河川または湖からの取水を利用する中〜大規模プラントの大流量に対応するよう設計されています。確実な固液分離を提供し、砂や浮遊有機物、藻類などの汚濁物を除去するために使用されます。フランジ接続によるインライン設置に適し、濾過を停止せずに連続運転が可能です。

カテゴリー / タイポロジー
飲料水 / フィルター

適用場面
ABSWF は、インライン設置が容易で高い信頼性が求められ、固形物（砂、藻類、浮遊有機物）の効果的除去が必要な中〜大規模プラントの海水・河川・湖取水に通常使用されます。

構造

• 両端にドーム形状のヘッドを持ち、中心線でフランジ接続された原水区画と処理水区画の2室で構成される堅牢な円筒状チャンバー
• 中央駆動軸を有する回転プレート上に設置された台形バー製の円筒状ろ材群
• 原水および処理水用のフランジ接続
• 逆洗コレクターと電動バルブで構成される逆洗システム
• 各区画の圧力を監視する計器類
• 負荷リミッター付きの堅牢なギヤモーターを回転軸に装備
• 軸圧に耐える油圧シール
• オンボード制御盤
• 点検用階段とメンテナンス用通路

運転
通常の濾過状態では、2つの区画間の圧力差（常に0.5 bar 未満）により水がろ材を通過します。濾過を継続したまま差圧が設定の上限に達すると、ろ材の逆洗が開始されます。モデルにより、1つ、2つ、または3つの要素を順次逆洗する方式で、差圧が設定の下限を下回るまで継続します。

特長

• 海水に対応
• 高い残圧を確保する加圧濾過
• 濾過を停止することなく完全自動運転が可能
• 低消費電力
• 日常保守が容易

技術仕様

• 型式名：ABSWF
• 用途：飲料水 / 海水 / 河川 / 湖取水
• 機能：砂、浮遊有機物、藻類除去用の自動逆洗フィルター
• 濾過方式：逆洗コレクターと電動バルブを備えた加圧濾過
• 濾材間の典型的な差圧：濾過中 < 0.5 bar
• 逆洗方式：順次逆洗（モデルにより1、2または3要素ずつ）
• 機械部品：中央駆動軸付き回転プレート、台形バー製円筒状ろ材、負荷リミッター付きギヤモーター、軸用油圧シール
• 接続：インライン設置用の原水および処理水フランジ接続
• 計装：各区画の圧力監視計器
• 補助装置：オンボード制御盤、点検階段およびメンテナンス通路
• 運転：濾過を停止せず完全自動運転
