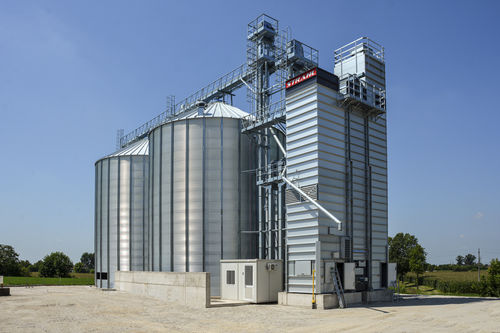

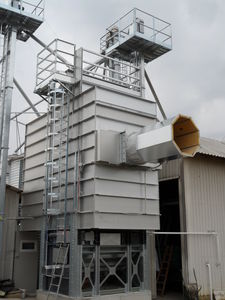

穀物用乾燥機 FR

据え置き型連続

概要
FRシリーズは、処理量に応じた燃料消費の最適化を目的に設計された連続式穀物乾燥機です。熱回収型の換気システムを採用し、エネルギー効率を高めて運用コストと環境負荷を低減します。

FRシリーズを選ぶ理由

• 高度な熱回収：完全に湿潤していない空気を再循環して再利用することで、同一処理量における燃料消費と熱需要を低減します。
• 迅速かつ安全な保守：中〜大規模の連続運転を想定して設計され、点検用構造やアクセスがダウンタイムを最小化し、安全な作業を可能にします。
• 安定した連続性能：中・大容量の穀物を連続乾燥するよう設計され、均一な処理と長時間運転時の安定した品質を提供します。

主要構成部品

• 供給ホッパー：内部形状により穀物の流れを安定させ、乾燥塔への最適な供給を実現します。
• 主吸引ファン：バーナーと反対側に配置され、吸引運転で均一な気流を確保。消音器とダンパーを備え、騒音と塵埃の排出を抑制します。
• 点検用歩廊：外部・内部に配置され、点検や日常保守への安全なアクセスを提供します。
• 気道（ダクト）：穀物の流動と熱交換を促進する断面形状で設計されています。
• 熱発生装置：天然ガスおよびLPG用のインラインバーナーを標準に、精密な変調制御が可能。ディーゼル仕様も選択可能です。
• 回収ファン：装置底部に配置され、プロセスで発生した高温空気を回収して循環に再導入し、エネルギー効率を向上させます。
• 排出装置：揺動式のシャッターにより均一で制御された製品排出を実現します。
• 基礎構造：地盤に固定される構造要素で、風雪や地震などの荷重に対する耐性が認証されています。

乾燥プロセスの流れ

• 空気取入れ：周囲の空気を取り込み加熱します。
• 加熱空気の循環：バーナーで加熱された空気が穀物層を通過し、熱を与え水分を吸収します。
• 製品の冷却：下部で乾燥した製品を周囲の空気で冷却してから排出します。
• 排気の放出：水分を多く含んだ排気は乾燥機外へ排出されます。
• エネルギー回収：最終段階の有効な高温空気を回収してシステムへ再導入し、消費を抑制します。

補助技術

• VAPシステム：粉塵排出をさらに低減するSTRAHL技術。
• 湿度制御システム：製品の水分を監視し、乾燥プロセスの制御を支援します。
• 排出速度制御装置：インバーターによる排出速度調整オプション。
• 温度監視補助システム：各部位の温度を詳細に監視するための追加センサー。

Strahl制御システム
リアルタイムで主要パラメータを監視し、異常時にアラートを発し、サイクルを最適化して歩留まり、製品品質、運用効率を最大化します。

技術仕様

• 機種：熱回収式連続穀物乾燥機。
• 省エネ：空気の回収・再循環による燃料消費低減。
• 適用量：中～大規模の連続乾燥向け。
• 燃料：天然ガス、LPG（ディーゼル仕様はオプション）。
• 空気処理：消音器・ダンパー付の主吸引ファン、底部に回収ファンを配置。
• 供給・排出：形状最適化されたホッパー、揺動式シャッターによる均一排出。
• 保守性：内外部の歩廊とアクセスにより安全な点検・整備を実現。
• 構造：地盤に固定された基礎、風雪・地震条件に対応する認証あり。
• オプション：VAP（粉塵低減）、湿度制御、インバーター駆動の排出制御、追加温度センサー。
• 制御：プロセスの監視と最適化を行うStrahlのリアルタイム制御システム。
