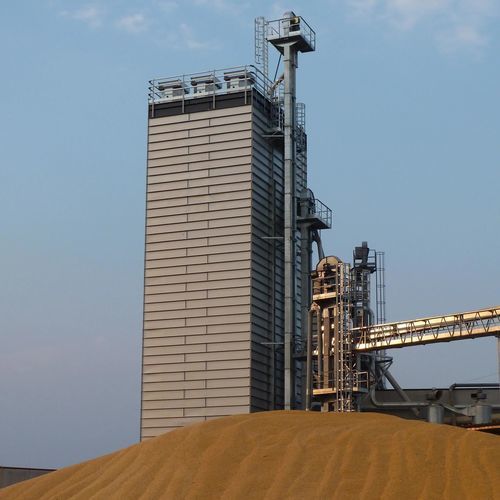

穀物用乾燥機 FRPX

据え置き型連続

概要
FRPXシリーズは、大規模な農場や集荷センター向けに設計された連続式穀物乾燥機です。二つのモジュレーティングバーナー、カラムに沿った温度差制御、カラム内テンパリング（回潮）ゾーンを組み合わせ、プロセス制御を強化し熱ストレスを低減、製品品質を維持しつつ空気の再循環でエネルギー効率を高めます。

主な利点

• デュアルバーナー: 2台のインラインバーナーにより高い熱出力と柔軟な温度制御が可能で、高含水バッチにも対応します。
• 温度差別ゾーン: カラムに沿ってゾーン毎に温度を管理し段階的で均一な乾燥を実現、熱ストレスを低減します。
• カラム内テンパリング: 乾燥と冷却の間に製品を休ませることで水分・温度を均一化し最終品質を向上します。

主要コンポーネントと機能（ビジュアライザー）

• 荷受ホッパー: 穀物の安定した流れと均一な供給を実現する内部形状。
• メインファン: バーナーの反対側に配置され吸引運転で均一な気流を確保。サイレンサーとダンパーで騒音・粉塵を抑制します。
• 階段・通路: 点検・保守のための内外アクセスを確保。
• エアダクト: 穀物流動と熱交換を促進する断面形状。
• 加熱装置（バーナー）: インライン2基のバーナー（メタン/LPG、ディーゼルはオプション）で精密な温度制御が可能。
• 回収ファン: 本体下部で高温空気の一部を回収しプロセスに再導入して省エネに寄与。
• 排出装置: 振動式フラップで均一かつ制御された排出を実現。
• ベースフレーム: 地面に固定された構造体で、耐風・耐雪・耐震を満たす設計。

乾燥プロセスの流れ

• 吸気: 周囲空気を取り込み加熱して乾燥プロセスを開始します。
• 中央乾燥ゾーン: 第1バーナーの比較的低温の熱気が中央部を通過し均衡の取れた乾燥を行います。
• 上部乾燥ゾーン: 回収空気を第2バーナーで高温に加熱し上部を通過させ最終乾燥を行います。
• 排気: 含水の高い排気は外部へ排出されます。
• 製品冷却: 下部で周囲空気により冷却してから排出します。
• エネルギー回収: 下部の高温空気を回収し再利用して燃料消費を低減します。

補完技術と制御

• VAPシステム: 粉じん排出をさらに低減するStrahl技術。
• 水分管理システム: 製品の含水率を継続監視しプロセス制御を強化。
• 排出速度調整装置: インバータ付きのオプションで排出速度を調整可能。
• 追加温度監視: 区画ごとに温度を細かく監視するための追加プローブ。
• Strahl制御システム: リアルタイム監視、アラーム、サイクル最適化により歩留まりと品質を最大化。

技術仕様

• Brand: Strahl
• Model: FRPX Series
• 製品タイプ：カラム内テンパリングを備えた連続式穀物乾燥機
• 加熱方式：デュアルインラインバーナーにより高出力かつ柔軟な加熱制御
• 燃料：メタン、LPG、（ディーゼル版オプション）
• ゾーン管理：複数乾燥ゾーンにわたる差別化された温度制御
• テンパリング：カラム内統合テンパリング/回潮ゾーン
• 気流要素：メインファン（上部）・回収ファン（下部）
• 搬送/排出：振動フラップ式排出装置、ホッパー付きベースフレーム
• アクセス：内外通路・階段による点検・保守性
• 省エネ：下部の熱空気回収によるエネルギー削減
• オプション：VAP、湿度管理、排出速度制御、追加温度プローブ
• 制御：リアルタイムプロセス管理システム
