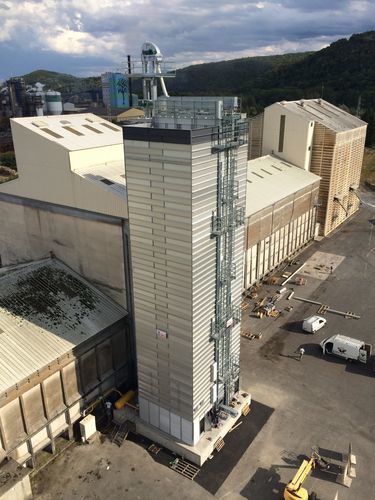

穀物用乾燥機 FRP series

据え置き型連続

概要
FRPシリーズは、熱回収機能を備えた連続流式穀物乾燥機で、二重バーナー構成を採用しています。二つの独立したインラインバーナーにより乾燥塔内で温度を分割制御し、高含水の穀物を段階的かつ精密に処理して熱的ストレスを低減し、エネルギー効率を向上させます。

FRPシリーズを選ぶ理由

• デュアルバーナー — 2基の独立バーナーが利用可能熱量を増やし、厳しい運転条件でも柔軟な温度管理を可能にします。
• ゾーン別温度管理 — 塔に沿った温度ゾーン制御により段階的かつ均一な乾燥を実現し、熱的ショックを最小化します。
• 集中的乾燥 — 高含水穀物向けに設計され、サイクル時間を短縮し均一な仕上がりを確保します。

主要コンポーネント

• 投入ホッパー — 穀物を均一に送るための最適化された内形状。
• 主送風機 — バーナーと反対側に設置された吸引方式で均一な気流を確保；サイレンサーとダンパーを装備。
• 回収送風機 — 下部に配置され、一部の熱風を回収して循環に再導入し省エネを実現。
• 送風ダクト — 穀物流れと熱交換を促進する形状。
• 排出装置 — 振動フラップにより均一で制御された排出を実現。
• 階段・歩廊 — 内外部の点検・保守用の安全なアクセス。
• 熱源 — メタン・LPG向けインラインバーナー2基（微調整可能）；ディーゼル仕様も選択可。
• 据え台／構造基礎 — 強風、降雪、地震に耐えるアンカリング基礎。

プロセスフロー

• 吸気 — 環境空気を取り入れて加熱し、乾燥プロセスに供給します。
• 中央乾燥ゾーン — 第1バーナーの比較的低温の熱気が中央部を通過し均等に乾燥します。
• 上部乾燥ゾーン — 回収熱気を第2バーナーで加熱し上部を通過して最終的な水分低減を行います。
• 排気 — 湿気を含んだ排気を乾燥機外へ排出します。
• 製品冷却 — 下部で乾燥品を環境空気で冷却してから排出します。
• エネルギー回収 — 下部の有効熱気を回収して再導入し燃料消費を低減します。

補助技術

• VAPシステム — 粉塵排出をさらに低減する専有技術。
• 含水率管理システム — 製品の含水率を監視して乾燥プロセスをより厳密に制御。
• 排出速度調整装置 — インバータを含むオプションで排出速度を制御可能。
• 追加温度監視 — セクションごとの温度をより正確に把握するための追加プローブ。

制御システム
Strahlの制御システムはリアルタイムデータ、アラームおよびサイクル最適化機能を提供し、収量の最大化、製品品質の維持、運用効率の向上を支援します。

技術仕様

• ブランド：Strahl
• シリーズ / 型式：FRP Series
• 製品種別：熱回収式連続流穀物乾燥機
• バーナー：インライン二重バーナー（メタン、LPG対応）；ディーゼル仕様あり
• 温度管理：塔に沿ったゾーン別温度制御による段階処理
• エネルギー効率：回収送風機による熱回収機能
• 空気処理：吸引式主送風機、サイレンサー・ダンパー装備
• 材料搬送：最適化ホッパーと振動フラップ式排出装置
• 保守・アクセス：内外歩廊による安全な点検
• 構造：耐風・耐雪・耐震を考慮したアンカリング基礎
• オプション：VAP粉塵低減、含水率管理、排出速度調整（インバータ）、追加温度プローブ
• 制御：Strahlのリアルタイム制御システムによる監視と最適化
