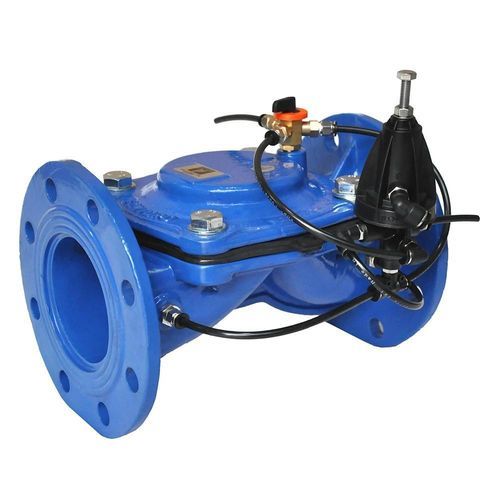

灌漑用バルブ IM-RP3PP

油圧式手動式ナイロン製

IM-RP3PP 減圧弁は、入口圧力を自動的に低く一定の出口圧力に低減し、上流の圧力や流量の変動にもかかわらず下流の圧力を精密に制御するよう設計されています。3ウェイ油圧パイロットで制御され、手動操作により全開/全閉のオーバーライドが可能です。

技術仕様：

• バルブ種別：油圧式、3ウェイ
• パイロット：型式 RP3PP
• 圧力調整範囲：
  • グレースプリング：0.2〜1.5 bar
  • ホワイトスプリング：0.6〜3.0 bar
  • レッドスプリング（標準）：1.0〜5.5 bar
  • ブラックスプリング：2.0〜9.0 bar
• 材料：
  • パイロット本体：強化ナイロン
  • カバー：強化ナイロン
  • 手動操作 CM4V：黄銅製、ステンレス鋼球およびテフロン座付き
• 接続：
  • 手動操作本体：Ø1/4” M BSP
  • 開/閉/自動：Ø1/8” F BSP
• 保護等級：IP66（ソレノイド）

動作原理：
本バルブは3ウェイ油圧パイロット（型式 RP3PP）によって作動し、バルブ制御室を充填または排出することで主弁のダイヤフラム開度を変化させ、設定された下流圧力を維持します。入口圧が設定圧以下のときは、圧力損失を最小限にするためバルブが全開になります。3ウェイの手動操作（CM4V）により、パイロットにかかわらず全開または全閉の独立操作が可能です。

特徴 / 技術仕様：

• 型式：IM-RP3PP
• タイプ：RP3PP パイロット付き 3ウェイ油圧 減圧弁
• 調整例（赤スプリング標準）：1.0〜5.5 bar
• 主要材料：強化ナイロン（パイロット本体・カバー）；手動操作は黄銅製、ステンレス及びテフロン部品使用
• 操作接続：Ø1/4” M BSP（手動）；Ø1/8” F BSP（開/閉/自動）
• ソレノイド保護等級：IP66
