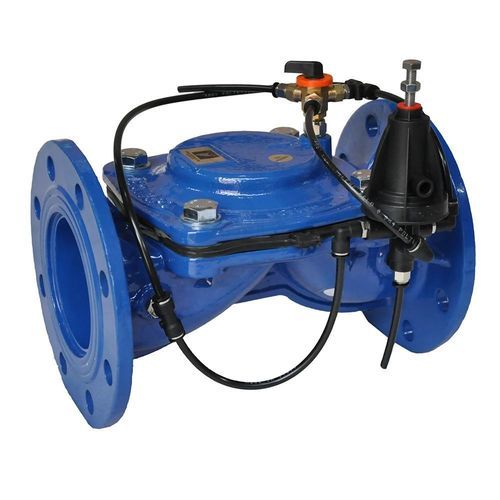

灌漑用バルブ IM-SP3PP

油圧式手動式ステンレス製

IM-SP3PP 圧力維持弁は、予め設定した最小圧力を上流側で自動的に維持するために設計されています。上流圧が設定値を下回ると閉止し、設定値を超えると開放します。工業用流体システムにおける圧力制御および油圧バランス用途に適しています。

動作原理：
弁は3ウェイ油圧パイロット（型式 SP3PP）により制御され、上流圧に応じてダイヤフラムの開度を調整します。パイロットは弁の制御室を充填または排出して最小上流圧を維持し、流量および圧力の変動を均衡させます。上流圧が設定圧以下の場合は弁が完全に閉止し、設定値を超えると完全に開放します。3ウェイ手動操作（型式 CM4V）により、パイロットに依存しない手動での全開／全閉が可能です。

技術仕様：

• 弁種：油圧式、3ウェイ
• パイロット：型式 SP3PP
• 圧力調整範囲：
  • グレースプリング：0.2 ÷ 1.5 bar
  • ホワイトスプリング：0.6 ÷ 3.0 bar
  • レッドスプリング（標準）：1.0 ÷ 5.5 bar
  • ブラックスプリング：2.0 ÷ 9.0 bar
• 材料：
  • パイロットボディ：強化ナイロン
  • カバー：強化ナイロン
  • 手動操作（型式 CM4V）：真鍮、ステンレス鋼球、テフロン座
• 接続：
  • 手動操作本体：Ø1/4" M BSP
  • 開/閉/自動：Ø1/8" F BSP

代表的な用途：

• 所定の最小値を維持するための上流圧の維持および油圧バランス
• 灌漑、給水網、各種産業設備における流量・圧力制御

設置および保守の注意：
調整および点検のため、パイロットと手動操作へのアクセスを確保して設置してください。パイロット部品保護のため流体の適合性およびろ過を確認してください。圧力調整の確実性を保つため、シールやパイロット動作の定期点検を推奨します。
