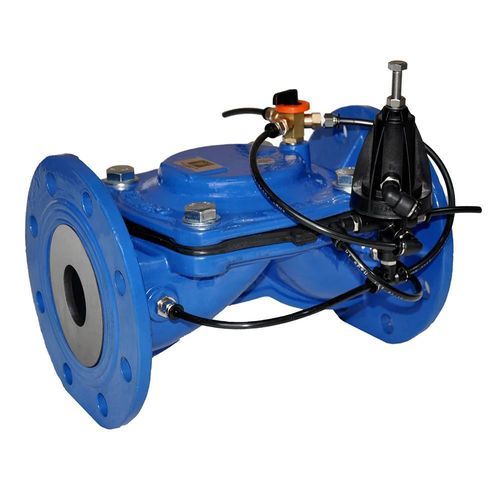

制御バルブ IM-QP3B

調整灌漑用油圧式

IM-QP3B 流量制御弁は、所定の最大流量に流量を制限するために設計された自動調整弁であり、灌漑や水道システムにおける予め定めた上限の超過を防ぐために水流を精密に制御します。

動作原理：
本弁は3方差圧パイロット（型式 QP3B）によって制御され、瞬時流量に応じてダイヤフラムの開度を調整します。パイロットは較正されたオリフィスを通過する水によって発生する差圧に応じて弁室を充填または排出します。オリフィス径が制限する最大流量を決定し、パイロットにより微調整が可能です。要求流量が設定値を超えるとパイロットが弁を部分的に閉じて所定の流量を回復し、要求が下回ると弁は全開となります。

特長 / 技術仕様：

• パイロット型式： QP3B
• 公称圧力 (PN)： PN16
• 流量調整範囲：
  • スプリング：2.0 ÷ 15.0 mH2O
• 材料：
  • パイロット本体： 黄銅
  • カバー： 黄銅
  • 継手： テフロン
  • ボール： ステンレス鋼
• 接続：
  • 本体：5 x Ø1/8" F
  • 手動操作：Ø1/4" M BSP（本体）、Ø1/8" F BSP（開/閉/自動）
