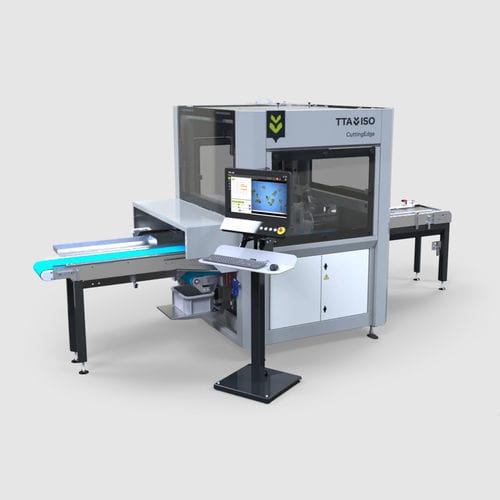

苗用移植機 CuttingEdge Single

自動空圧式機械式

概要
CuttingEdge Singleは、根のある・ないにかかわらず挿し木をプラグトレイへ植え付ける自動植え付け機です。ナーサリー生産向けに制御された処理能力（1,800～2,500本/時）を提供し、ビジョンによる分離とロボット挿入を統合しています。

動作原理
プラグトレイは手動または上流の自動供給からインフィードのチェーンコンベヤに載せられます。チェーンコンベヤは各トレイを処理位置へ正確に搬送します。挿し木はピックアップコンベヤ上に提示され、手動またはVisionAirによる自動分離（ビジョン検出＋精密エアジェット）で単体の挿し木がシステムへ供給されます。TTA-ISO CuttingVisionカメラシステムが挿し木を検査・判定し、合格したものをロボットアームでプラグトレイに植え付けます。除外または重複した挿し木はリターンシステムでオペレーター位置へ戻されます。処理能力を上げるために複数のCuttingEdgeを直列接続できますが、最大接続数は挿し木の種類やトレイ形式に依存します。

VisionHub by TTA-ISO
TTA-ISOはVisionHubにてteach-inやアノテーションのデータを集約し、検証済みの挿し木設定をユーザー間で共有します。この集中型データはセットアップの継続的改善と工数削減に寄与します。

• データ蓄積によりより堅牢な植え付け設定が可能。
• VisionHubの検証済み設定を再利用することで時間を節約。

技術仕様

• モデル：CuttingEdge Single
• タイプ：根あり・根なし挿し木用の自動植え付け機
• 処理能力：1,800～2,500本/時（挿し木種・トレイによる）
• インフィード：チェーンコンベヤ（手動または自動）
• トレイ位置決め：チェーンコンベヤによる高精度インデックス
• 挿し木分離：手動またはVisionAir（ビジョン＋エアジェット）
• ビジョンシステム：TTA-ISO CuttingVisionによる評価
• ハンドリング：プラグトレイへの植え付け用ロボットアーム
• リターンシステム：除外・重複した挿し木をオペレーター位置へ返送
• スケーラビリティ：複数ユニットの直列接続が可能

注意
システムはビジョン評価、空気による分離、ロボット配置、オペレータ向けの返送ループを統合します。最終的な処理能力と接続可能な最大台数は挿し木の形態とトレイ形式に依存します。
