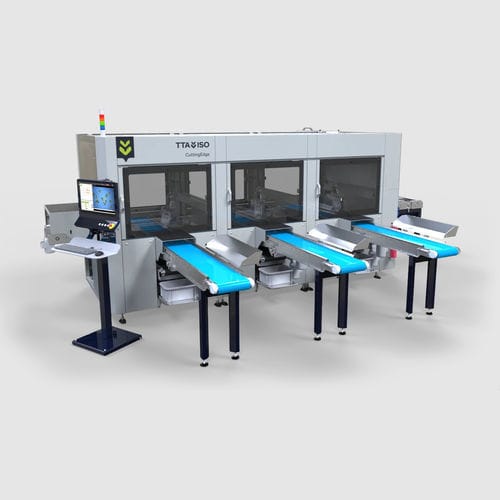

苗用移植機 CuttingEdge Multicolor

自動3列空圧式

概要
CuttingEdge Multicolorは、有根・無根の挿し木をプラグトレイに自動でセットする自動挿木植え機です。3本同時植えのプランターで、処理能力は6,000～7,000本/時です。

操作
プラグトレイは給送用チェーンコンベアに手動または自動でセットされます。チェーンコンベアは処理位置を正確に整列します。挿し木はピックアップコンベアに送られ、分離は手動またはVisionAirによる自動分離で行えます。VisionAirは高度なビジョン検査と精密なエアジェットを組み合わせて挿し木を単体化します。TTA-ISO CuttingVisionカメラシステムが各挿し木を評価し、基準を満たす挿し木のみがロボットアームにより植え付けられます。拒否または重複した挿し木はリターンシステムで作業者位置に戻されます。

VisionHub by TTA-ISO
VisionHubは挿し木設定のteach-inおよび注釈データを収集し、CuttingEdgeユーザー間でこのデータセットを共有します。共有データによりセットアップが迅速化され、植え付け設定の堅牢性が向上します。

• 共同データにより植え付け設定の堅牢性を向上。
• VisionHubにある既存設定を利用することでセットアップ時間を短縮。

統合と製品ノート
CuttingEdge Multicolorは、自動単体化のためにVisionAirと統合され、挿し木の品質評価にはCuttingVisionと連携します。製品のドキュメントおよび仕様シートは製品ダウンロード欄から入手可能です。

技術仕様

• 製品種別：自動挿し木植え機（3本同時プランター）
• 対応：有根および無根の挿し木
• 処理能力：6,000～7,000本/時
• 給送：プラグトレイ用チェーンコンベア（手動または自動供給）
• ピックアップ：手動ピックアップコンベアまたはVisionAirによる自動分離（ビジョン＋エアジェット）
• ビジョン：TTA-ISO CuttingVisionカメラシステムによる挿し木評価
• ハンドリング：選別された挿し木を植えるロボットアーム
• 拒否処理：拒否または重複した挿し木を返すリターンシステム
• ソフトウェア/データ：teach-inおよび注釈データを収集・共有するVisionHub
• インターフェース：CuttingVision、VisionAir、およびロボット植え付けモジュールと統合
