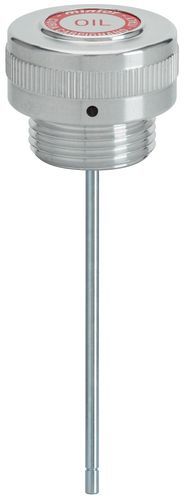

Bujão respiro TCLS/Z

de enchimento

Descrição do produto
Tampa de enchimento com vareta de nível e respirador.

Tampa roscada em liga de alumínio, sem tratamento, com cabeça redonda ranhurada para aperto manual. Orifício para ventilação da pressão interna com diâmetro de 2 a 3,5 mm (ventilação livre). Vareta integrada. Opções sob pedido: marcas de mínimo e máximo ou comprimentos diferentes. Para aplicações que exigem vedação extra, recomenda-se o tipo LSF.

Disponível sob pedido com tratamento de anodização.

Ficha técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | h | f | l | g | d | PESO (g)
TCLS/Z1G | 1GLSZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2G | 1GLSZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 48
TCLS/Z3G | 1GLSZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 59
TCLS/Z4G | 1GLSZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 | 106
TCLS/Z5G | 1GLSZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 | 129
TCLS/Z6G | 1GLSZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 188
TCLS/Z7G | 1GLSZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 204
TCLS/Z8G | 1GLSZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 |

Ficha técnica - MÉTRICA MB
TIPO | CÓDIGO | ROSCA | h | f | l | g | d | PESO (g)
TCLS/Z1M | 1MLSZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2M | 1MLSZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 | 34
TCLS/Z3M | 1MLSZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLS/Z4M | 1MLSZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLS/Z5M | 1MLSZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 |

Característias / especificações técnicas

• Material: liga de alumínio
• Acabamento: sem tratamento (anodização disponível sob pedido)
• Cabeça: redonda ranhurada para aperto manual
• Respirador: orifício de ventilação Ø 2–3,5 mm (ventilação livre)
• Vareta integrada: vareta de nível incorporada; opções sob pedido (marcas mínimo/máximo ou comprimentos diferentes)
• Recomendado para vedação extra: tipo LSF
• Roscas disponíveis: GAS ISO 228 e métrica MB (ver tabelas técnicas para códigos e dimensões)
