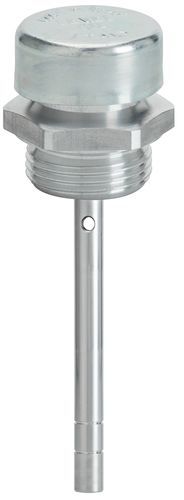

Bujão respiro LSF

de enchimento

Produto
Tampa respirador e indicador de nível para caixas de engrenagens e unidades industriais. Corpo em liga de alumínio, tampa em aço galvanizado e válvula interna calibrada para 0,05–0,10 bar para ventilação intermitente da pressão. Recomendado para mudanças de velocidade em altas rotações. Anodização disponível mediante pedido.

Descrição
Tampa de respirador e indicador de nível em liga de alumínio (não tratada) com tampa em aço galvanizado. A válvula interna é projetada e calibrada para abrir-se em intervalos entre 0,05 e 0,10 bar para ventilar a pressão interna causada pela turbulência do fluido. Particularmente adequada para aplicações em caixas de mudanças com altas rotações.

Ficha técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | d | h | f | l | g | e | PESO (g)
LSF1G | 1GLSF10A | 1/4" | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 23
LSF2G | 1GLSF20A | 3/8" | 22 | 19 | 11 | 170 | 10 | 22 | 39
LSF3G | 1GLSF30A | 1/2" | 26 | 20 | 11 | 170 | 10 | 27 | 53
LSF4G | 1GLSF40A | 3/4" | 30 | 24 | 12 | 200 | 10 | 32 | 85
LSF5G | 1GLSF50A | 1" | 38 | 29 | 14 | 200 | 10 | 40 | 146

Ficha técnica - MÉTRICO MB
TIPO | CÓDIGO | ROSCA | d | h | f | l | g | e | PESO (g)
LSF1M | 1MLSF10A | 14 x 1,5 | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 24
LSF2M | 1MLSF20A | 16 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 38
LSF3M | 1MLSF30A | 18 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 41
LSF4M | 1MLSF40A | 20 x 1,5 | 24 | 20 | 11 | 170 | 10 | 24 |
LSF5M | 1MLSF50A | 22 x 1,5 | 26 | 20 | 11 | 170 | 10 | 27 | 164
LSF6M | 1MLSF60A | 24 x 2 | 30 | 24 | 12 | 170 | 10 | 30 |
LSF7M | 1MLSF70A | 30 x 2 | 30 | 25 | 14 | 200 | 10 | 36 |
LSF8M | 1MLSF80A | 33 x 2 | 38 | 29 | 14 | 200 | 10 | 40 |

Características / especificações técnicas

• Material: liga de alumínio (corpo).
• Tampa: aço galvanizado.
• Válvula interna calibrada de 0,05 a 0,10 bar que abre em intervalos para ventilar a pressão interna causada pela turbulência do fluido.
• Uso recomendado: caixas de mudanças com altas rotações.
• Acabamento disponível: anodização mediante pedido.
• Normas / roscas: versões GAS ISO 228 e métricas MB (ver tabelas).
• Modelos GAS disponíveis: LSF1G, LSF2G, LSF3G, LSF4G, LSF5G.
• Modelos métricos MB disponíveis: LSF1M a LSF8M.
