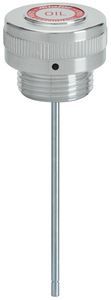

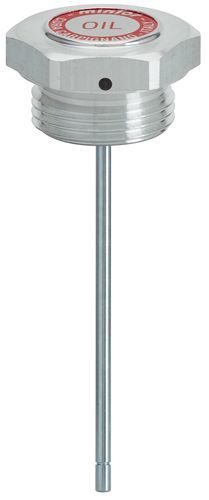

Bujão respiro TCLS

de enchimento

Descrição
Tampa rosqueada em liga de alumínio, sem tratamento, com cabeça sextavada e orifício de respiradouro para evacuação da pressão interna (diâmetro de ventilação livre de 2 mm a 3,5 mm). Haste indicador integrada. Disponível sob encomenda com entalhes mínimo e máximo ou com comprimentos diferentes. Para aplicações que exigem vedação extra, recomenda-se o tipo LSF. Tratamento de anodização disponível sob pedido.

Ficha Técnica - GAS ISO 228
TIPO | CÓDIGO | ROSCA | t | f | l | g | e | PESO (g)
TCLS1G | 1GCSL10A | 1/4\" | 6 | 8 | 120 | 5 | 17 | 25
TCLS2G | 1GCSL20A | 3/8\" | 9.5 | 10 | 170 | 5 | 22 | 38
TCLS3G | 1GCSL30A | 1/2\" | 10.5 | 10 | 170 | 5 | 27 | 40
TCLS4G | 1GCSL40A | 3/4\" | 10.5 | 12 | 200 | 5 | 32 | 60
TCLS5G | 1GCSL50A | 1\" | 10.5 | 14 | 200 | 5 | 40 | 88
TCLS6G | 1GCSL60A | 1\" 1/4 | 13.5 | 15 | 250 | 5 | 50 | 145
TCLS7G | 1GCSL70A | 1\" 1/2 | 12 | 15 | 250 | 5 | 55 |
TCLS8G | 1GCSL80A | 2\" | 12 | 17 | 250 | 5 | 70 |

Ficha Técnica - MÉTRICO MB
TIPO | CÓDIGO | ROSCA | t | f | l | g | e | PESO (g)
TCLS1M | 1MCSL10A | 14 x 1,5 | 6 | 8 | 120 | 5 | 17 |
TCLS2M | 1MCSL20A | 16 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS3M | 1MCSL30A | 18 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS4M | 1MCSL40A | 20 x 1,5 | 9 | 10 | 170 | 5 | 24 | 44
TCLS5M | 1MCSL50A | 22 x 1,5 | 10.5 | 10 | 170 | 5 | 27 | 47

Características / especificações técnicas

• Material: liga de alumínio (sem tratamento)
• Tipo: tampa de enchimento e nível com orifício de ventilação e haste indicadora
• Orifício de ventilação: 2 mm a 3,5 mm (ventilação livre)
• Cabeça: sextavada
• Opções a pedido: entalhes mínimo/máximo, comprimentos diferentes
• Variante para maior vedação: tipo LSF
• Versões disponíveis: GAS ISO 228 (TCLS1G - TCLS8G) e Métrico MB (TCLS1M - TCLS5M) com códigos e dimensões
