Plataforma de corte para milho Master FLOW 6-75H

rígidacom ajuste hidráulicocom rosca sem fim

Visão geral do produto
O Master FLOW é um cabeçote para milho desenvolvido por especialistas para colheitas de alta capacidade. Apresenta construção simples e durável, rotores muito longos para maiores velocidades de avanço (até 12 km/h em configurações adequadas) e cortador roto-cut de série que tritura talos a 25 m/s. O design das seções garante fluxo contínuo de massa e reduz entupimentos. Parafusos de grãos para milho deitado e espirais laterais são padrão. Larguras de trabalho disponíveis de 4 a 12 linhas (armação rígida) e de 6 a 12 linhas (armação dobrável hidráulica).

Sistema — roto-cut

• Qualidade de corte elevada com opções de 2 ou 3 lâminas.
• Engatável/desengatável por chave, acionamento direto pela caixa de engrenagens do cabeçote.
• Montado na parte traseira da seção com facas em aço 60 HRC revestidas com carboneto de tungstênio.
• Posicionamento do cortador sob a caixa principal reduz risco de colisão e prolonga vida útil das lâminas; não requer caixas de transmissão adicionais.
• Velocidade na ponta da lâmina: 25 m/s.

Caixas de engrenagens em carcaças de ferro fundido

• Caixas em carcaças robustas de ferro fundido para suportar cargas imprevistas.
• Redutores cônicos operam em banho de óleo com rodas dentadas em aço carbono endurecidas a ~50 HRC para operação longa e confiável.

Longa vida útil dos elementos de trabalho

• Elementos de trabalho em materiais resistentes ao desgaste com revestimento de carboneto de tungstênio (>60 HRC).
• Projeto permite inverter as lâminas após desgaste para usar a borda oposta.
• Contrafacas ajustáveis para adaptar-se a condições úmidas ou com infestação de ervas daninhas e evitar enrolamento nos rotores.
• Exemplo de vida útil: até ~200 ha por linha, dependendo das condições.

Seções de trabalho longas
Rotores longos reduzem perdas de grãos em velocidades mais altas. Comprimento total do rotor 680 mm e velocidade de entrada da caixa 620 rpm permitem operação até 12 km/h com perdas minimizadas em condições adequadas.

Ajuste das placas do stripper

• Sistema de ajuste central das placas do stripper permite regular a folga a partir da cabine (atuador hidráulico ou elétrico conforme a colheitadeira).
• Calibração por seção possível através de ajuste manual da segunda placa se necessário.
• Cadeias em rodas dentadas de grande diâmetro posicionadas próximas à folga do stripper reduzem o corte da espiga e diminuem a necessidade de ajustes contínuos.

Universalidade
Os cabeçotes PWL podem ser montados na maioria das colheitadeiras selecionando o quadro de montagem adequado, acoplamentos hidráulicos e redução de caixa apropriada. Ajuste de inclinação e configurações do quadro universal permitem escolher o melhor ângulo de trabalho e adaptar-se às condições.

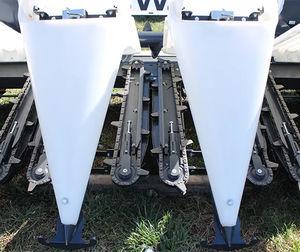

Divisores de cultura
As tampas de linha e divisores são em plástico flexível e leve para minimizar perdas quando as espigas caem sobre as tampas. Larguras disponíveis para espaçamentos de linha de 70 cm e 75 cm.

Espirais laterais
Espirais cônicas laterais para milho deitado são padrão — simples, leves e duráveis para garantir eficiência em culturas danificadas.

Transmissão de acionamento

• Cabeçotes rígidos: acionamento externo via caixas angulares em ferro fundido e eixos cardans para baixa manutenção e confiabilidade.
• Cabeçotes com quadro dobrável hidráulico: acionamento interno por corrente com acoplamentos trapezoidais centrais; acionamento controlado da cabine com cargas limitadas às seções laterais.
• Embreagem de atrito central protege a máquina de danos mecânicos causados por atascamentos súbitos e permite maior velocidade de trabalho.

Tensionadores ativos de corrente
As correntes são tensionadas automaticamente por molas internas para manter a tensão correta durante a operação; as correntes podem ser removidas/substituídas facilmente após afrouxar um único parafuso.

Tabela técnica (modelos/opções e valores)
Modelo: MasterFlow — 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
Largura total (m): 3,2 | 3,95 | 4,7 | 6,2 | 4,7 | 6,2
Peso: 1600 kg | 1900 kg | 2200 kg | 2600 kg | 2350 kg | 3000 kg
Classe da colheitadeira: 120–140 kW | 140–200 kW | 160–240 kW | 220–300 kW | 180–260 kW | 260–350 kW
Velocidade de trabalho: 4–8 km/h (valor de tabela) — operação até 12 km/h possível com rotores mais longos e ajustes apropriados
Espaçamento entre linhas: 75 cm
Ajuste de folga: Hidráulico ou elétrico
Velocidade ponta cutter roto-cut: 25 m/s
Dureza do revestimento da lâmina: 60 HRC
Número de lâminas: 2 ou 3
Intervalo de serviço: 12 h

Especificações técnicas

• Nome do modelo: MasterFlow
• Tipo de produto: Cabeçote para milho / implemento para milho
• Larguras de trabalho: 4–12 linhas (armação rígida); 6–12 linhas (armação dobrável hidráulica)
• Comprimento total do rotor: 680 mm
• Velocidade de entrada da caixa: 620 rpm
• Velocidade máxima de operação referenciada: até 12 km/h (dependendo do comprimento do rotor e dos ajustes)
• Velocidade ponta cutter roto-cut: 25 m/s
• Dureza lâmina/revestimento: ~60 HRC (carboneto de tungstênio)
• Dureza das rodas dentadas do redutor cônico: ~50 HRC
• Espaçamento entre linhas: 75 cm
• Larguras de divisor disponíveis: 70 cm ou 75 cm
• Número de lâminas de corte: 2 ou 3 (opções)
• Intervalo de serviço recomendado: 12 h
• Recursos padrão: parafusos para milho deitado, espirais laterais, embreagem de atrito central, tensionadores ativos de corrente, sistema de ajuste central das placas do stripper
