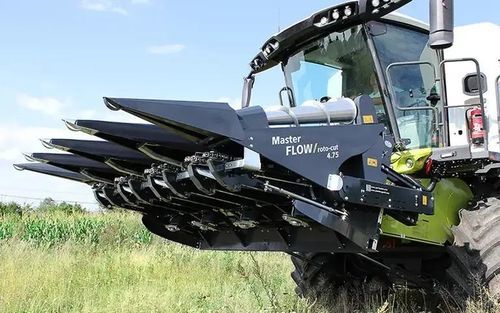

Plataforma de corte para milho Master FLOW 8-75

rígidacom ajuste hidráulicocom rosca sem fim

Visão geral
PWL MasterFlow é um cabeçote para milho desenvolvido e projetado em detalhe por profissionais com muitos anos de experiência. A máquina apresenta uma construção otimizada, simples e durável com os rotores mais longos do mercado, permitindo velocidades de operação de até 12 km/h. O equipamento standard inclui um cortador roto-cut que tritura os caules a 25 m/s. O fluxo de massa contínuo é assegurado pelo desenho das secções que evita entupimentos. Parafusos para grãos em milho tombado são de série. Larguras de trabalho disponíveis: de 4 a 12 linhas em chassi rígido e de 6 a 12 em chassi rebatível hidráulico.

Características principais

• Sistema: roto-cut — excelente qualidade de corte; pode ser engatado/desengatado com chave; ligado diretamente à caixa de transmissão da colheita; montado na parte traseira da secção; equipado com lâminas de aço (60 HRC) com revestimento de carboneto de tungsténio; velocidade de corte das lâminas 25 m/s; versões com 2 e 3 lâminas disponíveis.
• Caixas de velocidades em carcaça de ferro fundido — redutores cónicos em banho de óleo com rodas dentadas em aço ao carbono (aprox. 50 HRC) garantem funcionamento longo e sem defeitos mesmo em condições severas.
• Longa vida útil dos elementos de trabalho — materiais resistentes ao desgaste com cobertura de carboneto de tungsténio (dureza >60 HRC) permitem operação até aproximadamente 200 ha por linha; lâminas reversíveis prolongam a vida útil; contra-facas ajustáveis para evitar enrolamentos e trabalhar em condições húmidas ou com ervas daninhas.
• Secções de trabalho longas — comprimento e velocidade de rotação dos rotores harmonizados; comprimento total dos rotores 680 mm e velocidade de entrada na caixa 620 rpm permitem alta velocidade de trabalho com perdas de grãos minimizadas.
• Sistema central de ajuste das placas do stripper — folga ajustável desde a cabine do operador através de atuador hidráulico ou elétrico dependendo da ceifeira; secções individuais podem ser calibradas manualmente; correntes operam em rodas dentadas de grande diâmetro posicionadas perto da folga do stripper para evitar corte de espigas e reduzir necessidades de ajuste.
• Universalidade — os cabeçotes PWL podem ser montados em qualquer ceifeira usando estruturas de montagem apropriadas, acoplamentos hidráulicos e reduções de caixa; ajuste de inclinação e configurações universais do quadro permitem melhor adaptação do ângulo de trabalho.
• Divisores de cultura — tampas/divisores de fileira em plástico leve e flexível que minimizam perdas de cultura e reduzem a massa total da máquina; larguras de divisor com espaçamentos de fileira de 70 e 75 cm selecionáveis.
• Espirais laterais — espirais laterais cónicas são standard para milho tombado; simples, leves e duráveis para alta eficiência em culturas danificadas.
• Transmissão de acionamento — cabeçotes rígidos: acionamento externo via redutores angulares em ferro fundido e eixos PTO; quadros rebatíveis hidráulicos: acionamento interno por corrente e acoplamentos trapezoidais centrais; acionamento engatável desde a cabine; embraiagem de fricção central protege a máquina contra bloqueios e permite velocidades de trabalho mais altas.
• Tensores de corrente ativos — correntes tensionadas automaticamente via molas internas para correto tensionamento durante a operação; simplifica a manutenção e substituição das correntes.

Tabela técnica (resumo)
Modelo: MasterFlow | variantes: 4-75, 5-75, 6-75, 8-75, 6-75 H, 8-75 H
Largura total (m): 3,2 | 3,95 | 4,7 | 6,2 | 4,7 | 6,2
Peso: 1600 kg | 1900 kg | 2200 kg | 2600 kg | 2350 kg | 3000 kg
Classe da ceifeira: 120-140 kW | 140-200 kW | 160-240 kW | 220-300 kW | 180-260 kW | 260-350 kW
Velocidade de trabalho: 4-8 km/h (típica); até 12 km/h possível com rotores longos e condições adequadas
Espaçamento entre filas: 75 cm (opções 70 ou 75 cm para divisores)
Ajuste da folga: Hidráulico ou elétrico (sistema central)
Velocidade corte roto-cut: 25 m/s
Dureza do revestimento da lâmina: 60 HRC (revestimento de carboneto de tungsténio; dureza da lâmina >60 HRC)
Número de lâminas (roto-cut): 2 ou 3
Comprimento total do rotor: 680 mm (velocidade de entrada do rotor na caixa: 620 rpm)
Intervalo de serviço: 12 h

Características / Especificações técnicas

• Nome do modelo: MasterFlow
• Larguras de trabalho: disponíveis de 4 a 12 linhas (chassi rígido) e 6 a 12 linhas (chassi rebatível)
• Sistema roto-cut: sim (engatável; opções 2 ou 3 lâminas)
• Velocidade ponta da lâmina: 25 m/s
• Dureza/revestimento das lâminas: carboneto de tungsténio, ~60 HRC (lâminas reversíveis)
• Comprimento do rotor: 680 mm
• Velocidade de entrada da caixa: 620 rpm
• Velocidade de trabalho típica: 4–8 km/h (até 12 km/h alcançável)
• Espaçamento entre filas: 75 cm (opções divisores 70/75 cm)
• Ajuste da folga: atuador hidráulico ou elétrico (sistema central)
• Proteção do acionamento: embraiagem de fricção central
• Faixa de peso (dependendo do modelo): 1600–3000 kg
• Compatibilidade de potência da ceifeira: aprox. 120–350 kW dependendo do modelo
• Intervalo de serviço: 12 horas
