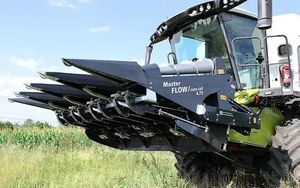

Plataforma de corte para milho Master FLOW 6-75

rígidacom ajuste hidráulicocom rosca sem fim

Visão geral
O MasterFlow é um cabeçote para milho desenvolvido por especialistas para colheita eficiente. Apresenta construção simples e durável com rotores entre os mais longos do mercado, permitindo velocidades de trabalho até 12 km/h. O cortador roto‑cut que tritura os caules a 25 m/s é fornecido de série. O desenho das seções evita entupimentos e garante fluxo contínuo. Transportadores para milho deitado são standard. Disponível em larguras de trabalho de 4 a 12 linhas em chassi rígido e de 6 a 12 linhas em chassi dobrável hidraulicamente.

Sistema — roto‑cut
Qualidade de corte elevada. O sistema roto‑cut pode ser engatado/desengatado por chave e é acionado diretamente pela caixa de colheita. O cortador está montado na traseira de cada seção com lâminas em aço 60 HRC e revestimento de carboneto de tungstênio. A posição sob a caixa principal reduz o risco de colisão com o solo e prolonga a vida útil das lâminas. Elimina a necessidade de caixas de transmissão adicionais. Velocidade na ponta da lâmina: 25 m/s. Versões com 2 ou 3 lâminas disponíveis.

Caixas de engrenagens em carcaças de ferro fundido
Projetadas para durabilidade: caixas cônicas operam em banho de óleo com rodas dentadas em aço carbono (50 HRC) em carcaças de ferro fundido para suportar cargas inesperadas e fornecer longa vida útil.

Longa vida útil dos elementos de trabalho
Os elementos das seções stripper são feitos de materiais resistentes ao desgaste e revestidos com carboneto de tungstênio (>60 HRC), permitindo longos períodos de operação até ~200 ha por linha. O desenho do rotor permite reverter lâminas gastas para usar a aresta oposta. Facas de contraposição ajustáveis evitam emaranhamento e operam em condições úmidas e com ervas daninhas.

Seções de trabalho longas
Os cabeçotes usam rotores alongados (comprimento total 680 mm) e velocidade de entrada na caixa de 620 rpm. Rotores mais longos permitem velocidades de deslocamento maiores enquanto a velocidade adequada do rotor reduz perdas de grãos, permitindo operar até 12 km/h com perdas mínimas.

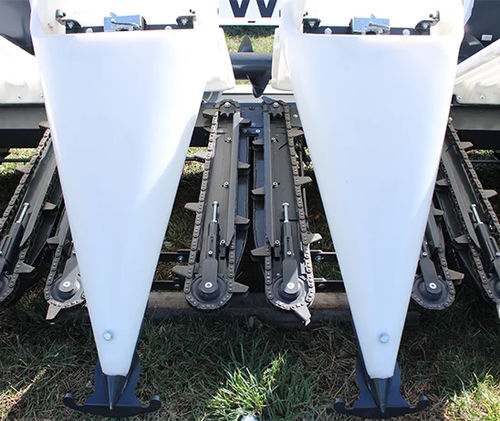

Ajuste das placas do stripper
O sistema de ajuste central permite alterar a folga a partir da cabine do operador (atuador hidráulico ou elétrico dependendo do modelo da colheitadeira). Seções individuais podem ser calibradas manualmente por parafusos. As correntes operam em rodas dentadas de grande diâmetro posicionadas próximas à folga do stripper para eliminar corte de espigas e reduzir necessidade de ajustes contínuos.

Universalidade
Os cabeçotes PWL podem ser montados na maioria das colheitadeiras usando o quadro de montagem adequado, acoplamentos hidráulicos e redutores. Ajustes de inclinação e configurações do quadro universal permitem selecionar o melhor ângulo de trabalho para as condições de campo.

Divisores de cultura
Capas de linha e divisores são feitos de plástico leve e flexível para minimizar perdas quando as espigas caem sobre as tampas. Reduzem a massa da máquina e asseguram fluxo uniforme de material. Larguras de divisor disponíveis para espaçamentos de 70 cm e 75 cm.

Espirais laterais
Espirais cônicas laterais para milho deitado são standard: simples, leves e duráveis, garantindo alta eficiência em culturas danificadas.

Transmissão
Chassis rígidos: transmissão externa através de caixas cônicas de ferro fundido e eixos PTO para baixa manutenção e alta fiabilidade. Chassis dobráveis hidraulicamente: transmissão dentro do cabeçote com acoplamentos trapezoidais centrais; engate a partir da cabine. Máquina protegida por embraiagem por fricção central para proteger contra atolamentos e permitir maiores velocidades de trabalho.

Tensores ativos de corrente
As correntes são tensionadas automaticamente por molas internas para tensão correta durante a operação e manutenção facilitada; as correntes podem ser removidas após afrouxar um único parafuso.

Tabela — variantes técnicas (linhas mostradas da esquerda para a direita)
Modelo: MasterFlow — 4‑75, 5‑75, 6‑75, 8‑75, 6‑75 H, 8‑75 H
Largura total (m): 3,2 ; 3,95 ; 4,7 ; 6,2 ; 4,7 ; 6,2
Peso: 1600 kg ; 1900 kg ; 2200 kg ; 2600 kg ; 2350 kg ; 3000 kg
Classe da colheitadeira: 120–140 kW ; 140–200 kW ; 160–240 kW ; 220–300 kW ; 180–260 kW ; 260–350 kW
Velocidade de trabalho: 4–8 km/h (aplica‑se às variantes)
Espaçamento entre linhas: 75 cm
Ajuste de folga: Hidráulico ou elétrico
Velocidade do roto‑cut: 25 m/s
Dureza do revestimento da lâmina: 60 HRC
Número de lâminas: 2 ou 3
Intervalo de serviço: 12 h

Especificações técnicas

• Nome do modelo: MasterFlow
• Larguras de trabalho: 4 a 12 linhas (chassi rígido) e 6 a 12 linhas (chassi dobrável hidraulicamente)
• Comprimento total do rotor: 680 mm
• Velocidade de entrada na caixa: 620 rpm
• Velocidade máxima recomendada de operação: até 12 km/h
• Velocidade do roto‑cut: 25 m/s (ponta da lâmina)
• Material/revestimento das lâminas: revestimento de carboneto de tungstênio, lâminas 60 HRC
• Número de lâminas do cortador: 2 ou 3
• Espaçamento entre linhas: 75 cm (opções de divisor 70 cm e 75 cm)
• Sistema de ajuste de folga: hidráulico ou elétrico (ajuste central desde a cabine)
• Construção das caixas: caixas cônicas em banho de óleo; engrenagens em aço carbono dureza 50 HRC; carcaças em ferro fundido
• Transportadores para milho deitado: standard
• Contra‑lâminas: distância ajustável para evitar enroscos
• Tensão das correntes: automática através de molas internas
• Intervalo de serviço: 12 horas
• Durabilidade dos elementos de trabalho: até ~200 ha por linha antes de operações de desgaste maiores (inversão das lâminas possível)
