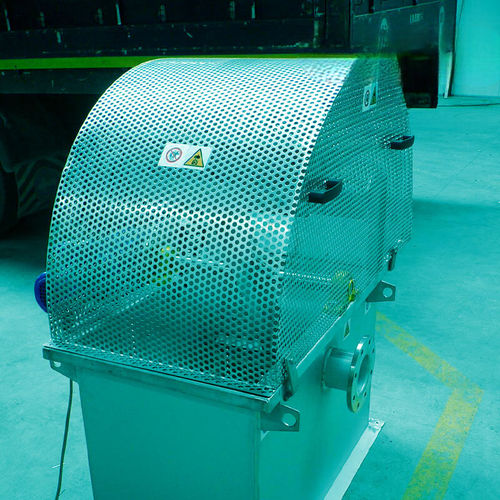

Limpa-grades primário GCM

mecânico

CATEGORIA ÁGUAS RESIDUAIS
TIPOLOGIA GRELHAS / TELAS

QUANDO UTILIZAR
A grelha curva GCM com limpeza mecânica destina-se a estações de tratamento de pequenas e médias dimensões quando os canais são rasos. Responde às necessidades de triagem habituais, retendo sólidos grossos de forma fiável.

COMO É CONSTRUÍDA
O equipamento é composto por uma tela filtrante de barras curvas combinada com um par de pentes fixados às extremidades de um braço rotativo. A transmissão é efetuada por um motorredutor montado diretamente no braço rotativo. A limpeza dos pentes é realizada por um dispositivo com comando de dupla came, que assegura eficácia e longa durabilidade. O material retido pode ser recolhido num contentor fixo posicionado imediatamente a jusante da grelha ou removido por correia transportadora.

COMO FUNCIONA
Na versão standard, a grelha GCM é instalada num canal em betão por onde circula a água a filtrar. Os sólidos com diâmetro igual ou superior à abertura da tela (determinada pelo espaçamento das barras) são retidos na superfície curva. Quando o material acumulado provoca uma perda de carga entre montante e jusante, um sensor de nível diferencial aciona a rotação do braço: os dois pentes limpam a tela durante o movimento. Ao atingir a posição horizontal, o pente que acabou de limpar a superfície é por sua vez limpo pelo dispositivo e o material separado é despejado no respetivo contentor.

PONTOS FORTES

• Simplicidade construtiva
• Baixo investimento inicial
• Construção robusta
• Durabilidade e baixa manutenção

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Tipo: grelha de triagem curva com limpeza mecânica por pentes
• Aplicação: estações de tratamento pequenas e médias; adequada para canais rasos
• Elemento filtrante: barras curvas (aberturas determinadas pelo espaçamento das barras)
• Sistema de limpeza: par de pentes fixados às extremidades de um braço rotativo; limpeza por dispositivo com dupla came
• Transmissão: motorredutor montado diretamente no braço rotativo
• Controlo: sensor de nível diferencial que aciona o braço quando ocorre perda de carga
• Gestão do material retido: contentor fixo a jusante ou remoção por correia transportadora
• Instalação: versão standard instalada num canal em betão
