Limpa-grades de parafuso FC

com barrasmecânico

Categoria / Tipologia
Categoria: Águas residuais
Tipologia: Ecrãs/Crivos

Quando usar
O filtro de rosca FC é adequado para micro-peneiração de águas residuais de origem civil e industrial e para filtração de lamas e sobrenadantes em estações de tratamento.

Construção

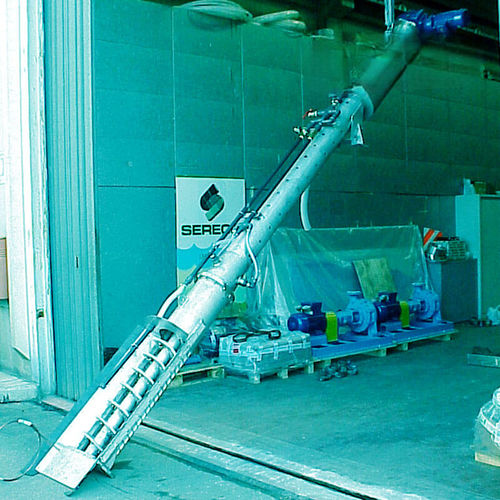

Os componentes principais são um parafuso multifunção e um ecrã filtrante semicilíndrico. O ecrã padrão é um semi-cilindro composto por barras longitudinais de arame em V; o espaçamento entre as barras determina a abertura de filtração. A pedido, as barras podem ser substituídas por uma chapa perfurada cujo diâmetro dos orifícios define a abertura. O parafuso multifunção é montado num motorredutor; as funções são obtidas por diâmetros progressivamente decrescentes e variação de passo e espessura conforme a zona e a operação a realizar.

Funcionamento
Na versão standard a unidade instala-se num canal de betão onde a água a filtrar passa pelo ecrã, que retém sólidos com diâmetro igual ou superior à abertura escolhida. Quando a acumulação de material provoca uma diferença de nível monte/vale, um sensor de nível diferencial aciona a rotação do parafuso. A zona inferior do parafuso tem diâmetro semelhante ao do ecrã para que uma escova montada no perfil externo limpe continuamente o ecrã. A zona intermédia, de diâmetro reduzido, transporta e drena o material peneirado. A zona superior, com passo progressivamente menor e maior espessura, compacta o material. Após drenagem e compactação o material atinge cerca de 50% de sólidos secos em peso. A estrutura totalmente fechada reduz as emissões de odores. O FC é fornecido de série com um sistema de lavagem com bicos e água sob pressão para o ecrã e o material peneirado.

Pontos fortes

• Peneiração, elevação, compactação e lavagem do material peneirado numa única máquina
• Elevadas caudais específicos
• Unidade totalmente fechada para reduzir emissões de odores
• Projeto duradouro e fiável

Especificações técnicas

• Parafuso multifunção montado em motorredutor com diâmetros, passo e espessuras variáveis para limpeza, transporte, drenagem e compactação
• Ecrã semicilíndrico padrão em arame em V; abertura de filtração determinada pelo espaçamento das barras
• Opção de chapa perfurada com abertura determinada pelo diâmetro dos orifícios
• Projetado para instalação em canais de betão; o ecrã retém sólidos ≥ abertura escolhida
• Sensor de nível diferencial controla a rotação
• Escova no perfil do parafuso para limpeza contínua
• Três zonas funcionais do parafuso: inferior (limpeza), intermédia (transporte/drenagem), superior (compactação/desidratação)
• Compactação e drenagem do material peneirado ≈50% de sólidos secos em peso
• Sistema de lavagem standard com bicos e água sob pressão
• Estrutura totalmente fechada para reduzir emissões de odores
