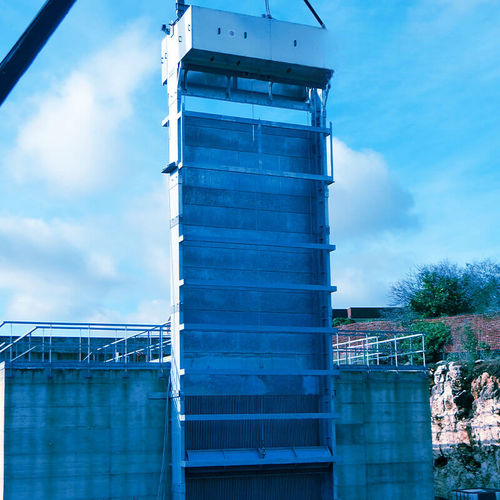

Limpa-grades de tambor GGPSC

primáriovertical

Categoria CAPTAÇÃO DE ÁGUA
Tipologia GRELHAS / SCREENS

Quando usar A grelha subvertical a cabo GGPSC destina-se à macrofiltragem em grandes estações de captação, estações de tratamento de águas residuais ou unidades industriais; é otimizada para instalação em calhas largas ou profundas. É adequada quando é necessária remoção contínua e automática de sólidos grosseiros antes dos processos a jusante.

Como é construída

• Estrutura robusta em chapas prensadas dobradas
• Conjunto de barras que formam a grelha, fixadas ao canal por travessas de suporte
• Caçamba pendular em aço com pente que desliza em guias por meio de rodas
• Sistema de manuseio da caçamba composto por três cabos de aço, um tambor e suportes
• Motorredutor pendular montado no eixo do tambor para o movimento da caçamba
• Atuador elétrico para controlar a rotação da caçamba através do terceiro cabo
• Sistema de limpeza e descarga da caçamba instalado na parte superior da máquina

Como funciona O material depositado nas barras é levantado pela caçamba durante a subida. A uma distância adequada da extremidade superior, a caçamba é rodada e esvaziada pela ação do atuador e pela sua geometria, descarregando o material retido. Após uma pausa programada, a caçamba desce mantendo distância das barras graças ao atuador e ao sistema de guias, retomando em seguida a subida aproximando-se da grelha para o ciclo seguinte. A proteção contra sobrecargas é assegurada por dispositivos dinamométricos padrão ou, opcionalmente, por limitadores eletrónicos de absorção. O conceito simples, o ciclo de limpeza totalmente automático e a ausência de peças mecânicas submersas garantem elevado desempenho e fiabilidade a longo prazo.

Pontos fortes

• Sem peças mecânicas móveis submersas
• Possibilidade de instalação em canais profundos e largos
• Dimensões reduzidas em relação à capacidade
• Capacidade para elevar materiais volumosos
• Construção robusta
• Limpeza automática e alta fiabilidade operacional

Características / especificações técnicas

• Modelo: GGPSC
• Estrutura: chapas prensadas dobradas
• Grelha: conjunto de barras fixado por travessas de suporte
• Tipo de caçamba: caçamba pendular em aço com pente que desliza em guias por rodas
• Manuseio da caçamba: três cabos de aço, tambor e suportes
• Acionamento: motorredutor pendular no eixo do tambor; atuador elétrico para rotação da caçamba
• Limpeza: sistema de limpeza da caçamba instalado na parte superior para descarga do material retido
• Proteção: dispositivos dinamométricos padrão, limitadores eletrónicos opcionais
• Vantagens de projeto: sem peças mecânicas submersas, adequado para canais profundos/grandes, reduzida área ocupada, capaz de elevar materiais volumosos
