GNSS-Modul U702

Einführung

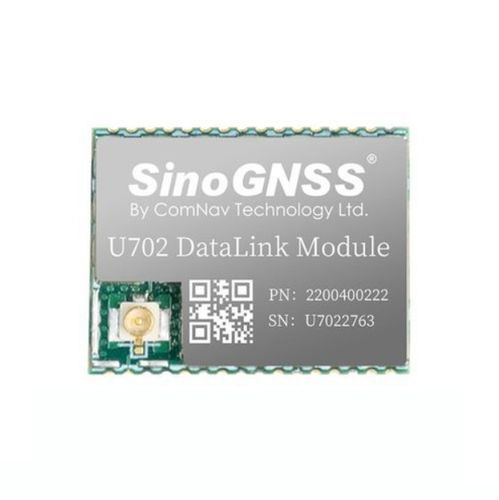

Das Datenlink-Modul U702 ist ein SMD RX/TX Funkmodul, das die LoRa-(CSS-)Modulation verwendet. Seine kompakte Bauform von 17×22×3 mm und die niedrige Betriebsspannung eignen sich für die Integration in GNSS- und andere Embedded-Systeme, die weitreichende, stromsparende Datenverbindungen benötigen.

Eigenschaften

• LoRa-Protokoll (CSS-Modulation)
• Wählbare Frequenzbänder: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Oberflächenmontiertes Design (SMD), geringe Baugröße
• Unterstützung für Frequency Hopping
• Arbeitsreichweite ca. 0,8–1,5 km (abhängig von der Umgebung)
• Niedrige Versorgungsspannung: +3,3–3,6 V DC

Highlights

• Langstrecken-, energieeffiziente Funkverbindung mit hoher Empfangsempfindlichkeit für zuverlässige Kommunikation in gestörten Umgebungen
• Kompaktes SMD-Gehäuse (17×22×3 mm, 5 g) zur einfachen Integration in GNSS-basierte Produkte und andere Embedded-Geräte
• Mehrere Sendeleistungsoptionen (0,025 W / 0,1 W / 0,5 W) sowie Frequency Hopping zur Erhöhung der Robustheit

Produktparameter (zusammengefasst)

• Frequenzbereich: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Betriebsmodus: Halbduplex
• Frequenzstabilität: ±1,5 ppm
• Modulation: CSS (LoRa)
• Air-Baudraten: 500 / 11000 / 12500 / 15500 / 18000 bps
• Protokoll: LoRa
• Größe (mit Stecker): 17 × 22 × 3 mm
• Gewicht: 5 g
• Stromversorgung: +3,3 V bis +3,6 V DC
• Sendestrom: < 0.2 A
• Empfangsstrom: 50 mA
• Sendeleistungsoptionen: 0,025 W, 0,1 W, 0,5 W
• I/O-Schnittstelle: LGA 2×16 Pin, Raster 1,27 mm
• DTE/DCE-Schnittstelle: 2× LVCMOS 3,3 V
• Antenne-Schnittstelle: IPEX Buchse
• Arbeitsreichweite: ~0,8–1,5 km (je nach Umgebung und Konfiguration)

Technische Daten

• Frequenzstabilität: 1,5 ppm
• Modulationssystem: CSS (LoRa)
• Air-Schnittstellen-Baudraten: 500, 11000, 12500, 15500, 18000 bps
• Stromversorgung: +3,3–3,6 V DC
• Sendestrom: < 0.2 A
• Empfangsstrom: 50 mA
• Sendeleistungsoptionen: 0,025 W / 0,1 W / 0,5 W
• Schnittstellen: LGA 2×16 Pin (1,27 mm), 2× LVCMOS 3,3 V, IPEX Antenne (Buchse)
• Abmessungen: 17 × 22 × 3 mm
• Gewicht: 5 g
