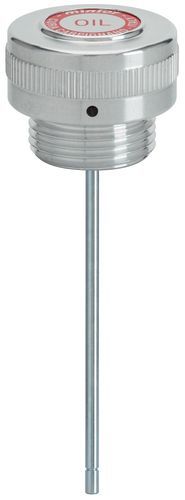

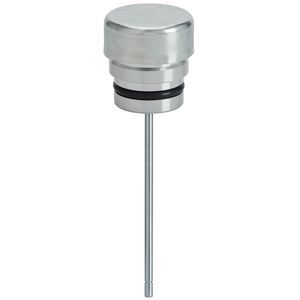

Entlüftungsstopfen TCLS/Zzum Füllen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Entlüftung
- Verwendung
- zum Füllen
Beschreibung
Produktbeschreibung
Einfüllstopfen mit Peilstab und Entlüftung.
Gewindestopfen aus unbehandelter Aluminiumlegierung mit gerändeltem Rundkopf für manuellen Verschluss. Bohrung zur Entlüftung des Innendrucks mit Durchmesser von 2 bis 3,5 mm (offen belüftet). Eingebauter Peilstab. Auf Anfrage: Min.- und Max.-Rasten oder unterschiedliche Längen. Für Anwendungen mit höheren Dichtanforderungen wird der Typ LSF empfohlen.
Auf Anfrage mit Eloxierbehandlung erhältlich.
Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | h | f | l | g | d | GEWICHT (g)
TCLS/Z1G | 1GLSZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2G | 1GLSZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 48
TCLS/Z3G | 1GLSZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 59
TCLS/Z4G | 1GLSZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 | 106
TCLS/Z5G | 1GLSZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 | 129
TCLS/Z6G | 1GLSZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 188
TCLS/Z7G | 1GLSZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 204
TCLS/Z8G | 1GLSZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 |
Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | h | f | l | g | d | GEWICHT (g)
TCLS/Z1M | 1MLSZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2M | 1MLSZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 | 34
TCLS/Z3M | 1MLSZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLS/Z4M | 1MLSZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLS/Z5M | 1MLSZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 |
Charakteristiken / Spezifikationen
Einfüllstopfen mit Peilstab und Entlüftung.
Gewindestopfen aus unbehandelter Aluminiumlegierung mit gerändeltem Rundkopf für manuellen Verschluss. Bohrung zur Entlüftung des Innendrucks mit Durchmesser von 2 bis 3,5 mm (offen belüftet). Eingebauter Peilstab. Auf Anfrage: Min.- und Max.-Rasten oder unterschiedliche Längen. Für Anwendungen mit höheren Dichtanforderungen wird der Typ LSF empfohlen.
Auf Anfrage mit Eloxierbehandlung erhältlich.
Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | h | f | l | g | d | GEWICHT (g)
TCLS/Z1G | 1GLSZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2G | 1GLSZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 48
TCLS/Z3G | 1GLSZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 59
TCLS/Z4G | 1GLSZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 | 106
TCLS/Z5G | 1GLSZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 | 129
TCLS/Z6G | 1GLSZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 188
TCLS/Z7G | 1GLSZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 204
TCLS/Z8G | 1GLSZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 |
Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | h | f | l | g | d | GEWICHT (g)
TCLS/Z1M | 1MLSZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLS/Z2M | 1MLSZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 | 34
TCLS/Z3M | 1MLSZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLS/Z4M | 1MLSZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLS/Z5M | 1MLSZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 |
Charakteristiken / Spezifikationen
- Material: Aluminiumlegierung (unbehandelt)
- Oberfläche: unbehandelt (Eloxal auf Anfrage verfügbar)
- Kopf: gerändelter Rundkopf für manuelles Anziehen
- Entlüftung: Bohrung Ø 2–3,5 mm (offen belüftet)
- Peilstab: eingebaut; auf Anfrage Min.-/Max.-Rasten oder verschiedene Längen
- Für höhere Dichtheitsanforderungen empfohlen: Typ LSF
- Verfügbare Gewinde: GAS ISO 228 und metrisch MB (siehe Tabellen für Codes und Maße)
