Entlüftungsstopfen LSF

zum Füllen

Produkt

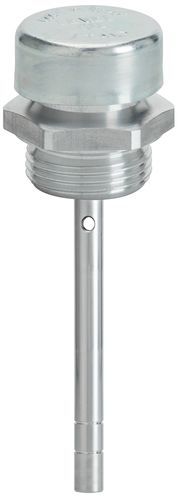

Entlüftungsstopfen und Füllstandsindikator für Getriebe und industrielle Zahnradbaugruppen. Gehäuse aus Aluminiumlegierung, Deckel aus verzinktem Stahl und Innenventil mit Öffnungsdruck 0,05–0,10 bar für intermittierende Druckableitung. Besonders empfohlen für Wechselgetriebe mit hoher Drehzahl. Eloxierung auf Anfrage erhältlich.

Beschreibung
Entlüftungsstopfen und Füllstandsindikator aus unbehandelter Aluminiumlegierung mit verzinktem Stahl‑Deckel. Das Innenventil ist so ausgelegt und kalibriert, dass es sich periodisch bei 0,05–0,10 bar öffnet, um den durch Flüssigkeitsturbulenzen erzeugten Innendruck abzulassen. Besonders geeignet für Anwendungen an Wechselgetrieben mit hoher Drehzahl.

Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | d | h | f | l | g | e | GEWICHT (g)
LSF1G | 1GLSF10A | 1/4" | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 23
LSF2G | 1GLSF20A | 3/8" | 22 | 19 | 11 | 170 | 10 | 22 | 39
LSF3G | 1GLSF30A | 1/2" | 26 | 20 | 11 | 170 | 10 | 27 | 53
LSF4G | 1GLSF40A | 3/4" | 30 | 24 | 12 | 200 | 10 | 32 | 85
LSF5G | 1GLSF50A | 1" | 38 | 29 | 14 | 200 | 10 | 40 | 146

Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | d | h | f | l | g | e | GEWICHT (g)
LSF1M | 1MLSF10A | 14 x 1,5 | 16.5 | 17.5 | 9 | 170 | 6 | 17 | 24
LSF2M | 1MLSF20A | 16 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 38
LSF3M | 1MLSF30A | 18 x 1,5 | 22 | 19 | 11 | 170 | 10 | 22 | 41
LSF4M | 1MLSF40A | 20 x 1,5 | 24 | 20 | 11 | 170 | 10 | 24 |
LSF5M | 1MLSF50A | 22 x 1,5 | 26 | 20 | 11 | 170 | 10 | 27 | 164
LSF6M | 1MLSF60A | 24 x 2 | 30 | 24 | 12 | 170 | 10 | 30 |
LSF7M | 1MLSF70A | 30 x 2 | 30 | 25 | 14 | 200 | 10 | 36 |
LSF8M | 1MLSF80A | 33 x 2 | 38 | 29 | 14 | 200 | 10 | 40 |

Eigenschaften / technische Spezifikationen

• Material: Aluminiumlegierung (Gehäuse).
• Deckel: Verzinkter Stahl.
• Innenventil: Kalibriert auf 0,05–0,10 bar, öffnet periodisch zur Druckentlastung bei Flüssigkeitsturbulenzen.
• Einsatzbereich: Besonders geeignet für Wechselgetriebe mit hoher Drehzahl.
• Oberflächenbehandlung: Eloxierung (Anodisierung) auf Anfrage erhältlich.
• Normen / Gewinde: GAS ISO 228 und metrische MB‑Varianten (siehe Tabellen).
• Verfügbare GAS‑Modelle: LSF1G, LSF2G, LSF3G, LSF4G, LSF5G.
• Verfügbare metrische MB‑Modelle: LSF1M bis LSF8M.
