Entlüftungsstopfen TCLS

zum Füllen

Produktbeschreibung

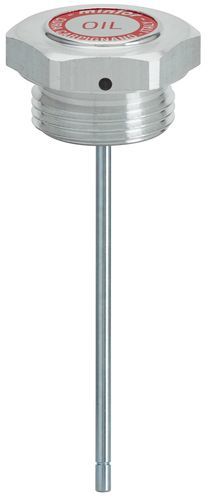

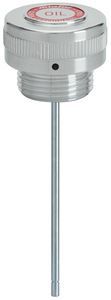

Gewindestopfen aus Aluminiumlegierung, unbehandelt, mit Sechskantkopf und Entlüftungsbohrung zur Ableitung von Innendruck (offen belüftet, Durchmesser 2 mm bis 3,5 mm). Eingebauter Peilstab. Auf Wunsch mit Min- und Max-Rasten oder in unterschiedlichen Längen lieferbar. Für Anwendungen mit höheren Anforderungen an die Dichtheit wird die Ausführung LSF empfohlen. Auf Anfrage mit Eloxierbehandlung erhältlich.

Technisches Datenblatt - GAS ISO 228
MODELL | ARTIKELNUMMER | GEWINDE | t | f | l | g | e | GEWICHT (g)
TCLS1G | 1GCSL10A | 1/4\" | 6 | 8 | 120 | 5 | 17 | 25
TCLS2G | 1GCSL20A | 3/8\" | 9.5 | 10 | 170 | 5 | 22 | 38
TCLS3G | 1GCSL30A | 1/2\" | 10.5 | 10 | 170 | 5 | 27 | 40
TCLS4G | 1GCSL40A | 3/4\" | 10.5 | 12 | 200 | 5 | 32 | 60
TCLS5G | 1GCSL50A | 1\" | 10.5 | 14 | 200 | 5 | 40 | 88
TCLS6G | 1GCSL60A | 1\" 1/4 | 13.5 | 15 | 250 | 5 | 50 | 145
TCLS7G | 1GCSL70A | 1\" 1/2 | 12 | 15 | 250 | 5 | 55 |
TCLS8G | 1GCSL80A | 2\" | 12 | 17 | 250 | 5 | 70 |

Technisches Datenblatt - METRISCH MB
MODELL | ARTIKELNUMMER | GEWINDE | t | f | l | g | e | GEWICHT (g)
TCLS1M | 1MCSL10A | 14 x 1,5 | 6 | 8 | 120 | 5 | 17 |
TCLS2M | 1MCSL20A | 16 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS3M | 1MCSL30A | 18 x 1,5 | 8 | 10 | 170 | 5 | 22 |
TCLS4M | 1MCSL40A | 20 x 1,5 | 9 | 10 | 170 | 5 | 24 | 44
TCLS5M | 1MCSL50A | 22 x 1,5 | 10.5 | 10 | 170 | 5 | 27 | 47

Charakteristiken / Technische Spezifikationen

• Modell/Serie: TCLS
• Werkstoff: Aluminiumlegierung (unbehandelt)
• Kopf: Sechskantkopf
• Entlüftungsbohrung: Durchmesser 2 mm bis 3,5 mm (offen belüftet)
• Zusatz: eingebauter Peilstab
• Optionen: Min- und Max-Rasten, verschiedene Längen
• Empfehlung: Ausführung LSF für besonders dichte Anwendungen
• Oberflächenbehandlung: Eloxierung auf Anfrage
• Verfügbare Ausführungen: GAS ISO 228 (TCLS1G–TCLS8G) und Metrisch MB (TCLS1M–TCLS5M) mit spezifizierten Artikelnummern und Abmessungen
