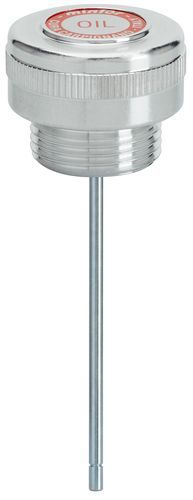

Tiefensensor für Motoröl TCLA/Z

mit Messstab

Produkt
Gewindebolzen-Einfüllstopfen mit integriertem Peilstab, gefertigt aus Aluminiumlegierung und standardmäßig ungebehandelt geliefert. Gerändelter Rundkopf zur manuellen Betätigung. Auf Anfrage mit Mindest- und Höchstmarkierungen oder mit unterschiedlichen Peilstablängen lieferbar.

Oberfläche
Auf Anfrage mit Eloxalbehandlung (Anodisierung) erhältlich.

Technische Daten - GAS ISO 228
TYPE | CODE | THREAD | h | f | l | g | d | WEIGHT (g)
TCLA/Z1G | 1GLAZ10A | 1/4" | 12 | 8 | 120 | 5 | 22 | 33
TCLA/Z2G | 1GLAZ20A | 3/8" | 13.5 | 10 | 170 | 5 | 26 | 47
TCLA/Z3G | 1GLAZ30A | 1/2" | 16.5 | 10 | 170 | 5 | 30 | 61
TCLA/Z4G | 1GLAZ40A | 3/4" | 21.5 | 12 | 200 | 5 | 40 |
TCLA/Z5G | 1GLAZ50A | 1" | 21.5 | 14 | 200 | 5 | 45 |
TCLA/Z6G | 1GLAZ60A | 1" 1/4 | 21.5 | 15 | 250 | 5 | 55 | 189
TCLA/Z7G | 1GLAZ70A | 1" 1/2 | 21.5 | 15 | 250 | 5 | 55 | 211
TCLA/Z8G | 1GLAZ80A | 2" | 21.5 | 17 | 250 | 5 | 70 | 304

Technische Daten - MB METRISCH
TYPE | CODE | THREAD | h | f | l | g | d | WEIGHT (g)
TCLA/Z1M | 1MLAZ10A | 14 x 1.5 | 12 | 8 | 120 | 5 | 22 |
TCLA/Z2M | 1MLAZ20A | 16 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLA/Z3M | 1MLAZ30A | 18 x 1.5 | 12 | 10 | 170 | 5 | 26 |
TCLA/Z4M | 1MLAZ40A | 20 x 1.5 | 15 | 10 | 170 | 5 | 30 |
TCLA/Z5M | 1MLAZ50A | 22 x 1.5 | 15 | 10 | 170 | 5 | 30 | 63

Technische Eigenschaften / Spezifikationen

• Material: Aluminiumlegierung (standardmäßig ungebehandelt geliefert)
• Kopf: gerändelter Rundkopf zur manuellen Betätigung
• Typ: gewindeführender Einfüllstopfen mit integriertem Peilstab
• Verfügbare Gewinde: GAS ISO 228 und metrisch MB (verschiedene Größen wie oben aufgeführt)
• Verfügbare Modelle: TCLA/Z1G ÷ TCLA/Z8G (GAS) und TCLA/Z1M ÷ TCLA/Z5M (METRISCH)
• Abmessungen und Gewichte: siehe technische Tabellen oben (Spalten: TYPE | CODE | THREAD | h | f | l | g | d | WEIGHT (g))
• Optionen auf Anfrage: Mindest-/Höchstmarkierungen, unterschiedliche Peilstablängen
• Optionale Oberfläche: Anodisierung auf Anfrage
