Deckenbalken für Schweinezuchtgebäude PRF-PIG-0044-127-06-00

Produktübersicht
Der Standard-Bodenbalken aus GFRP von RABDION ist ein pultrudiertes Strukturprofil, ausgelegt für Unterkonstruktionen von Schweineböden (Abferkelung, Aufzucht, Mast). Voll zertifiziert nach EN 13706 Grade E23 bietet er hohe Tragfähigkeit und minimale Durchbiegung über große Spannweiten, sowohl bei flachen als auch bei tiefen Gruben. Kompatibel mit Standard-Kunststoffrostplatten und modularen Bodensystemen, ist dieses Profil völlig unempfindlich gegenüber Ammoniak, Gär- und Mistsäuren sowie Reinigungsmitteln. Mit über 35 Jahren nachgewiesener Feldzuverlässigkeit in Nordamerika, Europa und weltweit beseitigen RABDION-Balken Korrosion, strukturelle Ausfälle und Biosicherheitsrisiken herkömmlicher Stahl- oder Betonstrukturen.

Wesentliche Merkmale

• EN 13706 E23 Leistungsbewertung
• Unempfindlich gegenüber aggressiven chemischen und Abfallmedien (Ammoniak, Mist-/Gärsäuren, Reinigungschemikalien)
• Verbesserte Biosicherheit und Oberflächenhygiene
• Große freie Spannweiten; geeignet für flache und tiefe Gruben
• Nicht leitend: thermischer Komfort und elektrische Isolation
• Universelle Kompatibilität mit Standardrostplatten und modularen Systemen

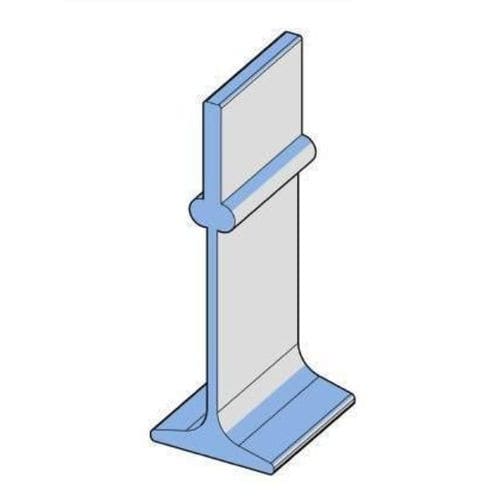

Profilgeometrie
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

Querschnittseigenschaften
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

Lasttabelle
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

Merkmale / technische Spezifikationen

• Handelsname: GFRP Standard Floor Beam
• Hersteller / Marke: RABDION
• Produktcode (CN): PRF-PIG-0044-127-06-00
• Gewicht: 1887 gr/m
• Zertifizierung: EN 13706 Grade E23
• Normenkonformität: EN 13706 E23, ASTM-Richtlinien; RoHS-konforme Harzmatrix
• Anwendung: Unterkonstruktionen für Abferkel-, Aufzucht- und Mastböden
• Kompatibilität: Standard-Kunststoffrostplatten und modulare Bodensysteme
• Chemikalienbeständigkeit: unempfindlich gegenüber Ammoniak, Mist-/Gärsäuren und Reinigungsmitteln
• Konstruktionsvorteile: hohe Tragfähigkeit, minimale Durchbiegung, große freie Spannweiten, Eignung für flache/tiefe Gruben, nicht leitend
• Nachgewiesene Felderfahrung: 35+ Jahre in weltweiten Märkten
• Profilgeometrie und Querschnittseigenschaften: siehe die Blöcke Profilgeometrie und Querschnittseigenschaften oben
