Deckenbalken für Schweinezuchtgebäude PRF-PIG-0044-135-06-00

Produktübersicht
Der RABDION GFK Standard Bodenbalken ist ein pultrudiertes Strukturprofil, das für Unterkonstruktionen von Schweineböden (Abferkelbuchten, Aufzucht, Mast) entwickelt wurde. Vollständig nach EN 13706 Klasse E23 zertifiziert, bietet es hohe Tragfähigkeit und minimale Durchbiegung bei großen Spannweiten, sowohl für flache als auch tiefe Gruben. Kompatibel mit standardmäßigen Kunststoffrostplatten und modularen Bodensystemen, ist dieses Profil vollständig unempfindlich gegenüber Ammoniak, Gärsäuren und Reinigungschemikalien. Mit über 35 Jahren bewährter Praxis in Nordamerika, Europa und weltweit eliminiert RABDION Korrosion, strukturelle Ausfälle und biosicherheitsrelevante Risiken herkömmlicher Stahl- oder Betonsysteme.

Hauptmerkmale

• EN 13706 E23 Leistungsbewertung.
• Immunität gegenüber aggressiven chemischen Medien und Abfällen (Ammoniak, Gärsäuren, Reinigungsmittel).
• Verbesserte Biosicherheit und Oberflächenhygiene — nicht porös, leicht zu reinigen.
• Große freie Spannweiten und Vielseitigkeit für flache und tiefe Grubensysteme.
• Thermischer Komfort und elektrische Nichtleitfähigkeit für Tierwohl und Sicherheit.
• Universelle Kompatibilität mit Standard-Kunststoffrostplatten und modularen Bodensystemen.

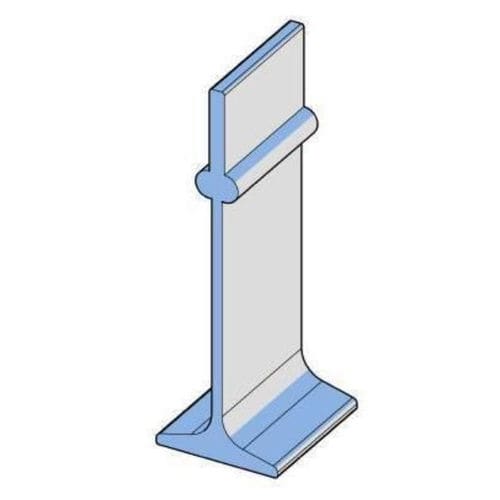

Profilgeometrie
EIGENSCHAFT | NOMINAL | TOLERANZ +/- | EINHEIT
Höhe | 135.00 | 0.635 | mm
Breite | 44.00 | 0.220 | mm
Obere Dicke | 5.50 | 0.350 | mm
Untere Dicke | 3.75 | 0.200 | mm

Profileigenschaften
EIGENSCHAFT | WERT | EINHEIT
Flächenträgheitsmoment Ix | 39519.70 | mm^4
Flächenträgheitsmoment Iy | 1992981.83 | mm^4
Querschnittsfläche | 932.19 | mm^2

Lasttabelle
Spannweite mm | Durchbiegung mm | Empf. UDL kg/m | Max UDL kg/m² bei Achsabstand 400 mm | Max UDL kg/m² bei Achsabstand 600 mm | Max UDL kg/m² bei Achsabstand 800 mm
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

Technische Spezifikationen

• Handelsbezeichnung: RABDION GFRP Standard Floor Beam
• Produktcode (CN): PRF-PIG-0044-135-06-00
• Gewicht: 1930 gr/m
• Zertifizierung: EN 13706 Grade E23
• Kompatibilität: Standard-Kunststoffrostplatten und modulare Bodensysteme
• Chemikalienbeständigkeit: unempfindlich gegenüber Ammoniak, Gärsäuren und Reinigungsmitteln
• Flächenträgheitsmoment Ix: 39519.70 mm^4
• Flächenträgheitsmoment Iy: 1992981.83 mm^4
• Querschnittsfläche: 932.19 mm^2
• Geometrie - Höhe: 135.00 mm (±0.635 mm)
• Geometrie - Breite: 44.00 mm (±0.220 mm)
• Geometrie - Obere Dicke: 5.50 mm (±0.350 mm)
• Geometrie - Untere Dicke: 3.75 mm (±0.200 mm)
• Lastkapazitäten (Beispiele): Spannweite 1500 mm Empf. UDL 840 kg/m; Max UDL bei 400 mm 5250 kg/m²; Spannweite 3500 mm Empf. UDL 65 kg/m; Max UDL bei 800 mm 102 kg/m²
• Bewährte Praxiserfahrung: 35+ Jahre
