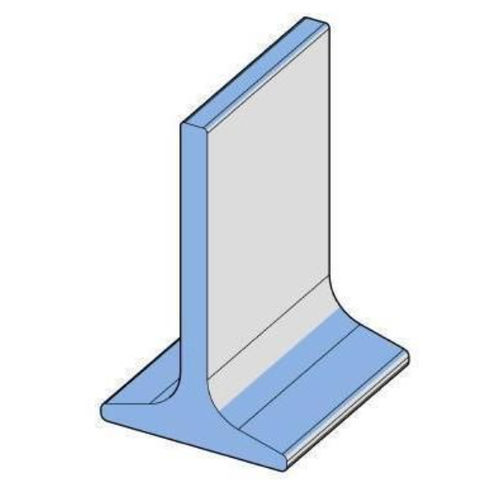

Deckenbalken für Schweinezuchtgebäude PRF-PIG-0044-076-06-00

Produktbeschreibung
Der RABDION GFK Standard-Bodenbalken ist ein pultrudiertes Tragprofil, entwickelt für Unterkonstruktionen von Böden in Abferkel-, Säuge- und Mastställen. Zertifiziert nach EN 13706 Grade E23 bietet es hohe Tragfähigkeit und geringe Durchbiegung über große Spannweiten sowohl in flachen als auch tiefen Grubenanlagen. Die nichtmetallische Ausführung sorgt für thermischen Komfort und elektrische Nichtleitfähigkeit und beseitigt Korrosionsrisiken herkömmlicher Stahl- oder Betonsysteme.

Hauptmerkmale

• EN 13706 E23 Leistungsbewertung.
• Beständig gegen Ammoniak, Gärreste-Säuren und gängige Reinigungschemikalien.
• Vorteile für Biosicherheit und Oberflächenhygiene gegenüber Metall- oder Betonträgern.
• Geeignet für große freie Spannweiten in flachen und tiefen Grubensystemen.
• Nichtleitendes Material für thermischen Komfort der Tiere.
• Kompatibel mit standardmäßigen Kunststoff-Lamellenpaneelen und modularen Bodensystemen.

Produktkennzeichnung & Gewicht
Referenz: PRF-PIG-0044-076-06-00
Gewicht: 1560 gr/m

Querschnittsgeometrie
EIGENSCHAFT - NENNWERTE - TOLERANZ +/- - EINHEIT
Höhe - 76,20 - 0,381 - mm
Breite - 44,00 - 0,220 - mm
Obere Dicke - 6,35 - 0,350 - mm
Unterseite - (nicht angegeben) - (nicht angegeben) - (nicht angegeben)

Querschnittseigenschaften
EIGENSCHAFT - WERT - EINHEIT
Zweiter Flächenträgheitsmoment Ix - 39108.30 - mm^4
Zweiter Flächenträgheitsmoment Iy - 433203.19 - mm^4
Querschnittsfläche - 745.63 - mm^2

Lasttabelle (ausgewählte Spannweiten)
Spannweite mm - Durchbiegung mm - Empf. UDL kg/m - Max UDL kg/m² bei Achsabstand 400 mm - Max UDL kg/m² bei Achsabstand 600 mm - Max UDL kg/m² bei Achsabstand 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

Zertifizierungen und Normen
Herstellung in ISO 9001:2015 zertifizierten Betrieben. Produziert nach EN 13706 und ASTM-Richtlinien. Harzmatrixen sind RoHS-konform. Technische Ressourcen verfügbar: STEP- und TDS-Dateien zur Planungsunterstützung.

Kompatibilität & Anwendungshinweise
Entwickelt zur Integration mit standardmäßigen Kunststoff-Lamellenpaneelen und modularen Bodensystemen in Abferkel-, Säuge- und Mastställen. Bietet eine korrosionsfreie Alternative zu Stahl- oder Betonsystemen, verbessert die Waschbeständigkeit und reduziert Biosicherheitsrisiken.

Technische Spezifikationen

• Handelsbezeichnung: RABDION GFRP Standard Floor Beam
• Referenz / Code: PRF-PIG-0044-076-06-00
• Gewicht: 1560 gr/m
• Normen: EN 13706 Grade E23; ASTM-Richtlinien; RoHS-Konformität
• Höhe: 76,20 mm (±0,381 mm)
• Breite: 44,00 mm (±0,220 mm)
• Obere Dicke: 6,35 mm (±0,350 mm)
• Zweiter Flächenträgheitsmoment Ix: 39108.30 mm^4
• Zweiter Flächenträgheitsmoment Iy: 433203.19 mm^4
• Querschnittsfläche: 745.63 mm^2
• Beispiel empfohlenes UDL: bis zu 181 kg/m bei 1500 mm Spannweite (siehe Lasttabelle für weitere Spannweiten)
• Chemische Beständigkeit: immun gegen Ammoniak, Gärrest-Säuren und gängige Reinigungschemikalien
• Anwendungen: Unterkonstruktionen für Abferkel-, Säuge- und Maststallböden; kompatibel mit Kunststoff-Lamellen und modularen Böden
• Erprobte Feldzuverlässigkeit: über 35 Jahre (Nordamerika, Europa, globale Märkte)
• Sicherheit: nicht leitend; trägt zum thermischen Komfort der Tiere bei
