Deckenbalken für Schweinezuchtgebäude PRF-PIG-0044-165-06-00

Produktbeschreibung
Der RABDION GFRP Standard Floor Beam ist ein pultrudiertes glasfaserverstärktes Polymer-Profil (GFRP) für tragende Unterkonstruktionen von Schweineböden (Abferkelung, Aufzucht, Mast). Entwickelt für hohe Tragfähigkeit und minimale Durchbiegung über große Spannweiten, eignet er sich für flache und tiefe Grubeninstallationen und vermeidet Korrosion und strukturellen Verschleiß von Stahl- oder Betonstrukturen.

Hauptmerkmale

• Leistungsbewertung EN 13706 E23.
• Beständig gegen Ammoniak, Gärrestsäuren und übliche Reinigungschemikalien.
• Verbesserte Biosicherheit und Oberflächenhygiene gegenüber Stahl oder Beton.
• Ermöglicht erweiterte freie Spannweiten; geeignet für flache und tiefe Grubensysteme.
• Thermisch nicht leitend für Tierkomfort und Sicherheit.
• Kompatibel mit standardmäßigen Kunststoff-Lamellenplatten und modularen Bodensystemen.

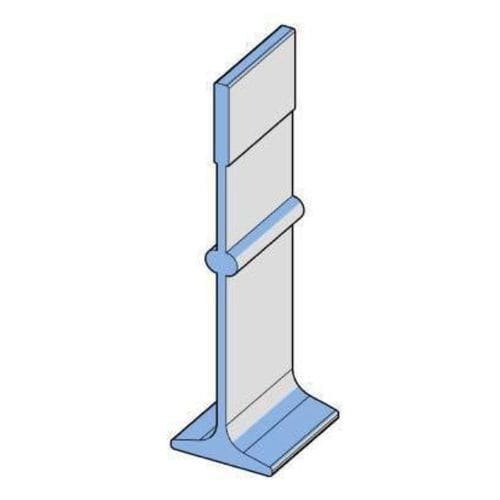

Profilgeometrie
Höhe: 165,10 mm (Toleranz +/- 0,600 mm)
Breite: 44,00 mm (Toleranz +/- 0,220 mm)
Obere Dicke: 6,35 mm (Toleranz +/- 0,350 mm)
Untere Dicke: 4,00 mm (Toleranz +/- 0,200 mm)

Sektionseigenschaften
Zweites Flächenträgheitsmoment Ix: 39491.89 mm^4
Zweites Flächenträgheitsmoment Iy: 3330496.54 mm^4
Schnittfläche: 1097.02 mm^2

Lasttabelle (ausgewählte Spannweiten)
Spannweite 1500 mm — Durchbiegung 10 mm — Empf. UDL 190 kg/m — Max UDL (Abstand 400 mm) 1186 kg/m² — Max UDL (Abstand 600 mm) ND — Max UDL (Abstand 800 mm) ND
Spannweite 2000 mm — Durchbiegung 13 mm — Empf. UDL 153 kg/m — Max UDL (Abstand 400 mm) 957 kg/m² — Max UDL (Abstand 600 mm) ND — Max UDL (Abstand 800 mm) ND
Spannweite 2400 mm — Durchbiegung 16 mm — Empf. UDL 98 kg/m — Max UDL (Abstand 400 mm) 613 kg/m² — Max UDL (Abstand 600 mm) ND — Max UDL (Abstand 800 mm) ND
Spannweite 3000 mm — Durchbiegung 20 mm — Empf. UDL 52 kg/m — Max UDL (Abstand 400 mm) 326 kg/m² — Max UDL (Abstand 600 mm) ND — Max UDL (Abstand 800 mm) ND

Zertifizierungen & Konformität
EN 13706 Grade E23; ISO 9001:2015 zertifizierte Fertigung; EN 13706 E23 / ASTM konform; RoHS-konforme Harzmatrizen.

Technische Spezifikationen

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• Material: Pultrudiertes GFRP (glasfaserverstärktes Polymer)
• Anwendung: Struktureller Bodenbalken für Abferkel-, Aufzucht- und Mastunterkonstruktionen
• Gewicht: 2380 gr/m
• Höhe: 165,10 mm
• Breite: 44,00 mm
• Obere Dicke: 6,35 mm
• Untere Dicke: 4,00 mm
• Zweite Flächenträgheitsmomente: Ix 39491.89 mm^4, Iy 3330496.54 mm^4
• Schnittfläche: 1097.02 mm^2
• Empfohlene UDL-Werte und maximale UDL nach Spannweite in der Lasttabelle
• Chemikalienbeständigkeit: Immunität gegen Ammoniak, Gärrestsäuren und Reinigungschemikalien
• Kompatibilität: Passend für standardmäßige Kunststoff-Lamellenplatten und modulare Bodensysteme
• Bewährte Felderfahrung: 35+ Jahre in mehreren Märkten
