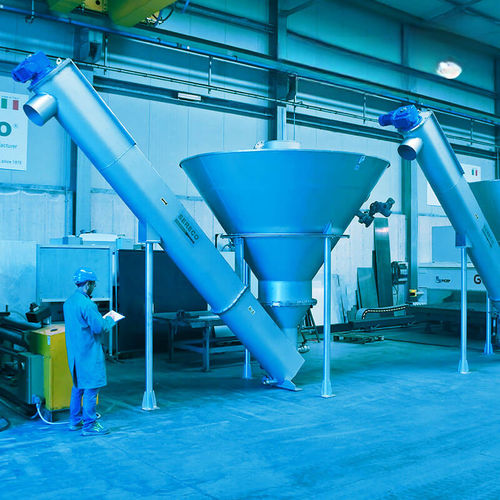

Automatischer Sandabscheider ESC

stationärEdelstahl

KATEGORIE TRINKWASSER
TYP SANDABSCHEIDER-EINHEIT

EINSATZBEREICH
Der Schnecken-Sandabscheider ESC mit integriertem Coanda-Effekt ist für den Einbau in mittleren und großen Kläranlagen konzipiert. Er wird üblicherweise nach den Sandabscheidern installiert, um eine starke Entwässerung des Sand-Wasser-Gemischs zu erzielen, mit einem Restwassergehalt im entwässerten Sand von etwa 10–12% und einem organischen Anteil im Sand von unter 3%.

AUFBAU

• Kegelförmiger, abgeschnittener Behälter
• Spezialgeformte Schnecke mit 30°- oder 45°-Neigung
• Motorisierte Ventil für die Ableitung organischer Stoffe
• Automatisches Sandwaschsystem mit Rotameter zur Durchflussmessung, Ventilen und Magnetventilen zur Regelung des Wasserdurchflusses
• Sensor zur Messung der Sanddichte
• Entwässerungssystem am Behälterboden
• Robuster Getriebemotor für die Schneckenrotation
• Sandentladetrichter
• Geeignete Lager und Ankerbolzen zur Gewährleistung der Stabilität

FUNKTIONSWEISE
Sand, vermischt mit Wasser und organischen Stoffen, gelangt über den zentralen oberen Bereich des Behälters in den ESC-Klassierer durch einen tangentialen Einlass mit Zyklon, was die Trennung durch den Coanda-Effekt gewährleistet. Das Design des oberen Bereichs fördert die sofortige Trennung schwererer Partikel vom Wasser. Waschwasser wird am Behälterboden eingespeist, um organische Anteile zu entfernen. Wasser und organische Stoffe treten aus dem Behälter jeweils über einen speziellen Überlauf und ein motorisiertes Ventil aus, während der Sand sich im Bodenbereich absetzt. Der abgesetzte Sand wird von der rotierenden Schnecke aufgenommen und gehoben, um maximal Wasser abzutrennen, und dann über eine Leitung in ein Entsorgungsgerät abgeführt.

ZUVERLÄSSIGKEIT
Die einfache Bauweise der Anlage und die Qualität aller Komponenten gewährleisten hohe Leistung und Zuverlässigkeit, auch im Dauerbetrieb. Die Standardausführung ist aus Edelstahl; auf Anfrage sind andere Edelstahlgüten je nach Aggressivität des zu behandelnden Wassers möglich.

Merkmale / technische Daten

• Modell: ESC
• Anwendung: mittlere und große Kläranlagen; installiert downstream der Sandabscheider
• Funktion: hohe Entwässerung des Sand-Wasser-Gemischs
• Typischer Wassergehalt des entwässerten Sands: ca. 10–12%
• Typischer Gehalt an organischer Substanz im Sand: < 3%
• Schneckenneigung: 30° oder 45°
• Trennprinzip: tangentialer Einlass mit Zyklon / Coanda-Effekt
• Sandwäsche: Einspeisung von unten; automatisches Waschsystem mit Rotameter, Ventilen und Magnetventilen
• Organik-Ableitung: motorisiertes Ventil
• Sanddichtemessung: dedizierter Sensor
• Entwässerung: Entwässerung am Boden
• Antrieb: robuster Getriebemotor für Schneckenrotation
• Austrag: Sandentladetrichter und Rohr zur Entsorgung
• Bauwerkstoff: Standard-Edelstahl (andere Qualitäten auf Anfrage)
• Montage: Lager und Ankerbolzen enthalten
