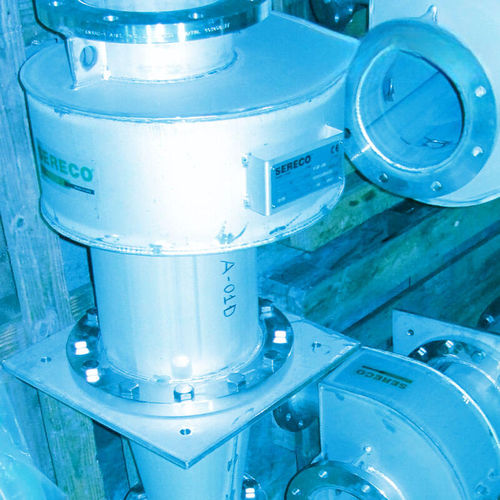

Hydrozyklon ICS

Kategorie / Typologie TRINKWASSER — EINHEIT ZUR KIES/SAND (GRIT)-ABSCHEIDUNG

Wann einsetzen Der Hydrozyklon Typ ICS wird stromabwärts von Grit-Abscheidern installiert, um die Entwässerung des abgetrennten Grits zu verbessern. Er ist geeignet für kommunale und industrielle Trinkwasseraufbereitungsanlagen sowie für Vortreppen wie Siebung, Filtration und Zerkleinerung.

Aufbau Der Hydrozyklon hat keine beweglichen Teile und besteht hauptsächlich aus drei oder vier zusammengefügten Komponenten:

• tangentiale Einlaufvolute
• ein oder zwei abgeschnittene konische Körper, mittels Flanschen verbunden
• Auslassventil für den Grit (manuell oder motorisiert), flanschgekoppelt

Funktionsweise Das Zulaufwasser tritt tangential in die Volute ein und erzeugt einen Wirbel; das geklärte Medium verlässt den Zyklon axial. Die zentrifugale Wirkung, proportional zur Partikeldichte, treibt den Grit an die Seitenwände des konischen Körpers, wo er entlang der Wände durch Schwerkraft zur Auslassöffnung gelangt, während das geklärte Wasser durch die Mitte aufsteigt. Typische Anwendung ist die Installation am Einlauf eines Grit-Klassifizierers, wobei der Hydrozyklon eine erste Wasser-/Grit-Trennung übernimmt und die erforderliche Kapazität des Klassifizierers reduziert. Das Fehlen mechanischer beweglicher Teile und Getriebemotoren verringert Montage- und Wartungsaufwand.

Stärken

• Keine Getriebemotoren oder mechanischen beweglichen Teile
• Passiver Betrieb ohne Stromverbrauch
• Effektive Wasser-/Grit-Trennung
• Einfache Bedienung und geringer Wartungsaufwand

Merkmale / technische Spezifikationen

• Prinzip: Zentrifugentrennung in einem abgeschnittenen konischen Körper
• Konstruktion: Einlaufvolute, abgeschnittener konischer Körper/Körper, Auslassventil (manuell oder motorisiert)
• Versionen: erhältlich als 3-teilige oder 4-teilige Bauweise je nach Modell
• Typische Anwendung: stromabwärts von Grit-Abscheidern, am Einlauf von Grit-Klassifizierern
• Sektoren: Trinkwasseraufbereitung, Grit-Entfernung, Siebung, Filtration, Zerkleinerung
• Vorteile: passiver Betrieb (kein Strom), Reduzierung der erforderlichen Klassifizierer-Kapazität, niedrige Installations- und Wartungskosten, lange Lebensdauer
