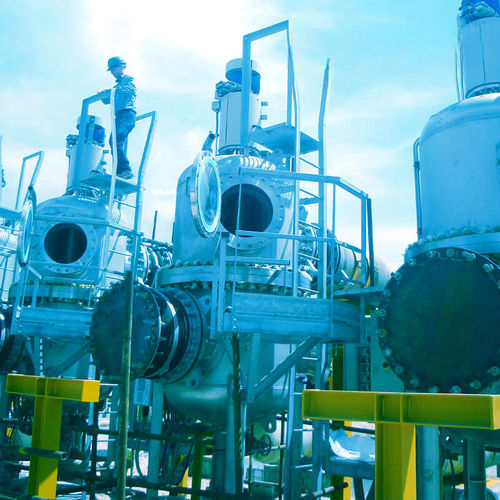

Wasserfilter ABSWF

Übersicht
Der automatische Rückspül-Wasserfilter ABSWF ist für hohe Durchflussmengen in mittelgroßen und großen Anlagen ausgelegt, die Wasserentnahmen aus Meer, Fluss oder See nutzen. Er gewährleistet eine zuverlässige Feststoff-Flüssig-Trennung und dient zur Entfernung von Sand, organischen Schwebstoffen, Algen und ähnlichen Verunreinigungen. Er eignet sich für die Inline-Installation mit Flanschanschlüssen und den Dauerbetrieb ohne Unterbrechung der Filtration.

Kategorie / Typologie
TRINKWASSER / FILTER

Wann einsetzen
Der ABSWF wird typischerweise in Mittel- und Großanlagen eingesetzt, in denen eine einfache Inline-Installation, hohe Zuverlässigkeit und eine effektive Entfernung von Feststoffen (Sand, Algen, organische Schwebstoffe) für Entnahmen aus Meer, Fluss oder See erforderlich sind.

Konstruktion

• Robuste zylindrische Kammer, bestehend aus zwei in der Mittelachse geflanschten Kammern (Rohwasser und gefiltertes Wasser) mit geformten Deckeln an den Enden
• Set aus zylindrischen Filterelementen aus trapezförmigen Lamellen, installiert über einer rotierenden Platte mit zentraler Antriebswelle
• Flanschanschlüsse für Rohwasser und gefiltertes Wasser
• Rückspülsystem bestehend aus einem Rückspül-Collector und einem motorisierten Ventil
• Instrumente zur Überwachung der Drücke in den verschiedenen Abschnitten
• Robuster Getriebemotor an der rotierenden Welle, komplett mit Lastbegrenzer
• Hydraulische Dichtung geeignet für Wellenpressungen
• On-Board-Steuerung
• Zugangstreppe und Wartungssteg

Betrieb
Während der normalen Filtration durchströmt das Wasser die Filterelemente aufgrund des Druckunterschieds zwischen den beiden Kammern (immer kleiner als 0,5 bar). Wenn der Differenzdruck während der anhaltenden Filtration den eingestellten Maximalwert erreicht, beginnt das Rückspülen der Filterelemente. Je nach Modell kann das Rückspülen nacheinander an einem, zwei oder drei Elementen erfolgen, bis der Differenzdruck unter den eingestellten Minimalwert fällt.

Vorteile

• Geeignet für Meerwasser
• Beaufschlagte Filtration mit hohem Restdruck
• Vollautomatischer Betrieb ohne Filtrationsunterbrechung
• Niedriger Energieverbrauch
• Geringer Routinewartungsaufwand

Technische Daten

• Modellbezeichnung: ABSWF
• Anwendung: Trinkwasser / Meerwasser / Fluss- / Seewasserentnahmen
• Funktion: automatischer Rückspülfilter zur Entfernung von Sand, organischen Schwebstoffen, Algen
• Filtrationsart: druckbeaufschlagte Filtration mit Rückspül-Collector und motorisiertem Ventil
• Typischer Differenzdruck über die Elemente: < 0,5 bar während der Filtration
• Rückspülmodus: sequenzielles Rückspülen (1, 2 oder 3 Elemente gleichzeitig, je nach Modell)
• Mechanische Komponenten: rotierende Platte mit zentraler Antriebswelle, zylindrische Filterelemente mit trapezförmigen Lamellen, Getriebemotor mit Lastbegrenzer, hydraulische Wellendichtung
• Anschlüsse: geflanschte Rohwasser- und Reinwasseranschlüsse für Inline-Installation
• Instrumentierung: Druckmessinstrumente für die Abschnitte
• Hilfsgeräte: On-Board-Steuerung, Zugangstreppe und Wartungssteg
• Betrieb: vollautomatisch ohne Unterbrechung der Filtration
