Wasserfilter FSQ

Paneel

Kategorie / Typologie
TRINKWASSER / FILTER

Einsatzbereiche
Primärfiltrationseinheit für Trinkwasser und Abwasser in kommunalen und industriellen Anwendungen. Dient zur Reduzierung von Schwebstoffen und organischer Belastung, um ein für die Wiederverwendung geeignetes Ablaufwasser zu erzielen. Das Modell FSQ verwendet Quarzsand als Standardfiltermittel; Mehrschicht‑Filterbetten auf Anfrage erhältlich.

Aufbau

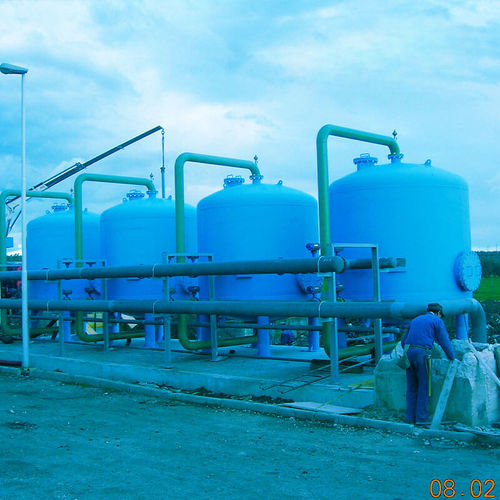

Vertikales zylindrisches Druckgefäß mit Bodenablass, Stützbeinen, Mannloch, Hebeösen, Flanschanschlüssen für Ein- und Auslauf, Düsen und Diffusoren, Manometern sowie elektro-pneumatischem Bedienfeld.

Funktionsweise
Die Filtration erfolgt in einem diskontinuierlichen, zyklischen Verfahren: Ein Differenzdruck‑Element stoppt den Zulauf, wenn die voreingestellte Druckdifferenz erreicht ist, und startet den automatischen Rückspülzyklus. Das Rückspülen erfolgt durch Einbringung von Luft und Wasser von unten über eine Bodenplatte und Düsen, wodurch das Filterbett schnell und zuverlässig wiederhergestellt wird.

Stärken

• Druckfiltration
• Filterbett aus Quarzsand (Standard)
• Vollautomatischer Betrieb
• Kurze Rückspülzeiten
• Geringer Wartungsaufwand

Technische Daten

• Modell: FSQ
• Filtermedium: Quarzsand (Mehrschicht auf Anfrage)
• Filtergehäuse: vertikales zylindrisches Druckgefäß
• Ausrüstung: Bodenablass, Stützfüße, Mannloch, Hebeösen
• Rohrleitungen: flangein- und -auslauf
• Rückspülkomponenten: Düsen, Diffusoren; Bodenplatte zur Aufnahme des Filterbetts
• Steuerung & Instrumentierung: Differenzdruckelement, Manometer, elektro-pneumatisches Bedienfeld
• Rückspülverfahren: automatischer zyklischer Rückspülvorgang mit von unten zugeführter Luft und Wasser
• Betrieb: automatisch, ausgelegt für schnelle Wiederherstellung des Filtermediums
• Wartung: minimale Wartungsanforderungen
