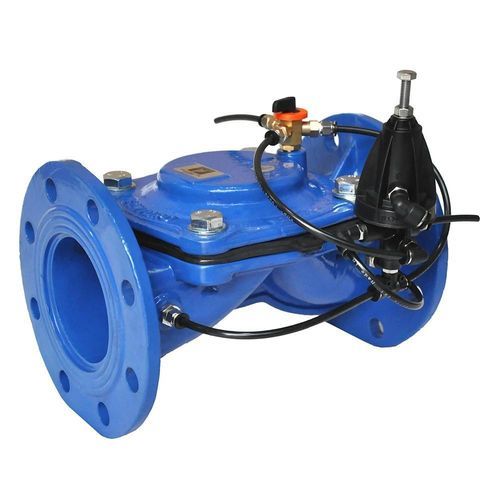

Bewässerungsventil IM-RP3PP

hydraulischmanuellNylon

Das Druckminderungsventil IM-RP3PP ist konstruiert, um den Eingangsüberdruck automatisch auf einen niedrigeren, konstanten Ausgangsdruck zu reduzieren und so eine präzise Regelung des Drucks stromabwärts trotz Schwankungen von Zulaufdruck oder Durchfluss zu gewährleisten. Es wird von einem hydraulischen 3‑Wege‑Pilot gesteuert und ermöglicht eine manuelle Übersteuerung für vollständiges Öffnen/Schließen.

Technische Daten:

• Ventiltyp: Hydraulisch, 3‑Wege
• Pilot: Mod. RP3PP
• Druckeinstellbereich:
  • Graue Feder: 0,2÷1,5 bar
  • Weiße Feder: 0,6÷3,0 bar
  • Rote Feder (Standard): 1,0÷5,5 bar
  • Schwarze Feder: 2,0÷9,0 bar
• Materialien:
  • Pilotengehäuse: Verstärktes Nylon
  • Deckel: Verstärktes Nylon
  • Manuelle Steuerung CM4V: Messing, mit Edelstahkugel und Teflondichtung
• Anschlüsse:
  • Gehäuse der manuellen Steuerung: Ø1/4” M BSP
  • Offen/Geschlossen/Auto: Ø1/8” F BSP
• Schutzart: IP66 (Magnetventil)

Funktionsprinzip:
Das Ventil wird von einem hydraulischen 3‑Wege‑Pilot (Mod. RP3PP) betätigt, der die Öffnung der Hauptventilmembran moduliert, um den eingestellten Druck am Ausgang beizubehalten, indem die Steuerkammer gefüllt oder entleert wird. Wenn der Eingangsdruck gleich oder niedriger als der eingestellte Druck ist, öffnet das Ventil vollständig, um Druckverluste zu minimieren. Eine 3‑Wege‑Manuellsteuerung (CM4V) ermöglicht unabhängig vom Pilot ein vollständiges Öffnen oder Schließen.

Merkmale / Technische Spezifikationen:

• Modell: IM-RP3PP
• Typ: Hydraulisches 3‑Wege‑Druckminderungsventil mit RP3PP‑Pilot
• Beispiel Einstellung (rote Feder Standard): 1,0÷5,5 bar
• Hauptmaterialien: Verstärktes Nylon (Pilotengehäuse und Deckel); manuelle Steuerung in Messing mit Edelstahl- und Teflonkomponenten
• Steueranschlüsse: Ø1/4” M BSP (manuell); Ø1/8” F BSP (Offen/Geschlossen/Auto)
• Schutzart Magnetventil: IP66
