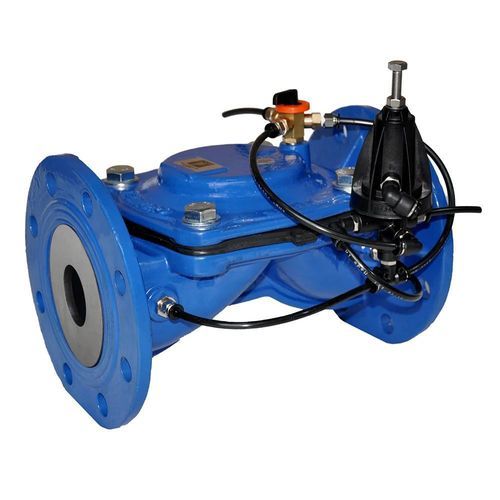

Steuerungsventil IM-QP3B

StellBewässerunghydraulisch

Das Durchflussregelventil IM-QP3B ist ein automatisch arbeitendes Regelventil, das den Durchfluss auf einen voreingestellten Maximalwert begrenzt und so eine präzise Kontrolle des Wasserflusses gewährleistet, um das Überschreiten definierter Grenzwerte in Bewässerungs- und Trinkwasseranlagen zu verhindern.

Funktionsprinzip:
Das Ventil wird von einem 3‑Wege hydraulischen Differenzpilot (Modell QP3B) gesteuert, der die Membranöffnung abhängig vom momentanen Durchfluss anpasst. Der Pilot füllt oder entleert die Ventilkammer je nach Differenzdruck, der durch das Wasser entsteht, das durch eine kalibrierte Düse strömt. Der Düsendurchmesser bestimmt den maximal zu begrenzenden Durchfluss, während der Pilot eine Feinjustierung erlaubt. Überschreitet der Durchfluss die eingestellte Grenze, schließt der Pilot das Ventil teilweise, um den voreingestellten Durchfluss wiederherzustellen; fällt die Nachfrage unter die Grenze, öffnet das Ventil vollständig.

Eigenschaften / Technische Daten:

• Pilotmodell: QP3B
• Nennpressure (PN): PN16
• Durchflussregelbereich:
  • Feder: 2,0 ÷ 15,0 mWS
• Materialien:
  • Pilotgehäuse: Messing
  • Abdeckung: Messing
  • Anschlüsse: Teflon
  • Kugel: Edelstahl
• Anschlüsse:
  • Gehäuse: 5 x Ø1/8" F
  • Handbedienung: Ø1/4" M BSP (Gehäuse), Ø1/8" F BSP (Offen/Geschlossen/Auto)
