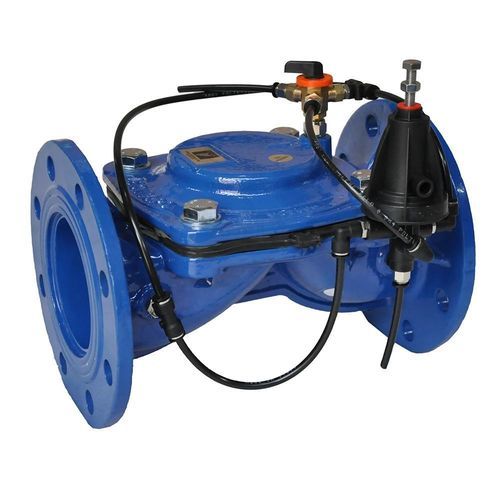

Bewässerungsventil IM-SP3PP

hydraulischmanuellEdelstahl

Das Druckhalteventil IM-SP3PP hält automatisch den Druck auf der Zulaufseite auf einem voreingestellten Mindestwert, schließt, wenn der Zulaufdruck unter den Sollwert fällt, und öffnet, wenn er überschritten wird. Es ist für Druckregelung und hydraulische Balance in industriellen Fluidanlagen ausgelegt.

Funktion:
Das Ventil wird von einem hydraulischen 3‑Wege‑Pilot (Mod. SP3PP) gesteuert, der die Membranöffnung in Abhängigkeit vom Zulaufdruck moduliert. Der Pilot füllt oder entlüftet die Steuerkammer des Ventils, um den Mindestzulaufdruck zu halten und Schwankungen von Durchfluss und Druck auszugleichen. Liegt der Zulaufdruck auf oder unter dem eingestellten Wert, schließt das Ventil vollständig; überschreitet der Zulaufdruck den Sollwert, öffnet das Ventil vollständig. Eine 3‑Wege‑Handsteuerung (Mod. CM4V) ermöglicht eine manuelle Vollöffnung/-schließung unabhängig vom Pilot.

Technische Daten:

• Ventiltyp: Hydraulisch, 3 Wege
• Pilot: Mod. SP3PP
• Druckeinstellbereich:
  • Graue Feder: 0,2 ÷ 1,5 bar
  • Weiße Feder: 0,6 ÷ 3,0 bar
  • Rote Feder (Standard): 1,0 ÷ 5,5 bar
  • Schwarze Feder: 2,0 ÷ 9,0 bar
• Materialien:
  • Pilotengehäuse: Verstärktes Nylon
  • Deckel: Verstärktes Nylon
  • Handsteuerung (Mod. CM4V): Messing mit Edelstahlkugel und Teflon-Sitz
• Anschlüsse:
  • Gehäuse der Handsteuerung: Ø1/4" M BSP
  • Offen/Geschlossen/Auto: Ø1/8" F BSP

Typische Anwendungen:

• Aufrechterhaltung eines Mindestdrucks stromaufwärts und hydraulische Balance
• Durchfluss- und Druckregelung in Bewässerungsanlagen, Trinkwassernetzen und Industrieanlagen

Installations- und Wartungshinweise:
Montage mit freiem Zugang zum Pilot und zur Handsteuerung zur Einstellung und Kontrolle. Prüfen Sie die Medienverträglichkeit und Filtration zum Schutz der Pilotkomponenten. Periodische Kontrolle der Dichtungen und der Pilotfunktion wird empfohlen, um die Druckregelung sicherzustellen.
