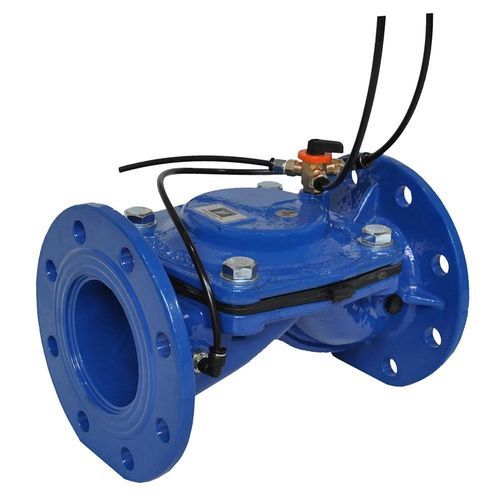

Schwimmerventil IM-GAD series

Das Differenzial-Schwimmerventil IM-GAD ist ein automatisches Regelventil, das den Wasserstand in einem Behälter innerhalb eines vordefinierten Bereichs zwischen einem Maximal- und einem Minimalwert hält. Es ist für automatische Befüllungsanwendungen ausgelegt, die eine präzise Pegelregelung erfordern.

Funktionsprinzip:
Das IM-GAD-Ventil wird durch einen 3‑wege Differenzial-Schwimmer (Modell GAD1 oder GAD2) gesteuert, der das Ventil entsprechend dem Wasserstand im Behälter öffnet oder schließt. Sinkt der Pegel unter den minimalen Sollwert, öffnet der Schwimmer das Ventil zum Befüllen. Erreicht der Pegel den maximalen Wert, kehrt der Schwimmer in die waagrechte Position zurück und schließt das Ventil vollständig.

Merkmale / Technische Daten:

• Verfügbare Modelle:
  • IM-GAD1: Horizontale Installation, Pegel 0 ÷ 0,5 Meter
  • IM-GAD2: Horizontale Installation, Pegel 0 ÷ 1,2 Meter
• Ventiltyp: 3‑Wege, Differenzial
• Materialien:
  • Körper: Messing
  • Kolbenstange: Edelstahl
  • Schwimmer: Polypropylen (PP)
• Anschlüsse: Ø1/8" F BSP
• Nennpressung: 16 bar
