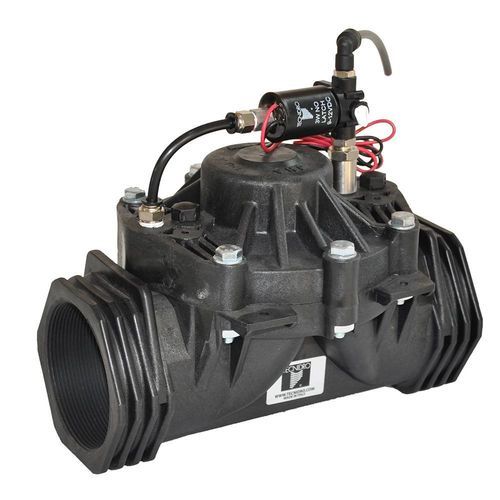

Bewässerungs-Magnetventil IN/IP-EL

3-Wege

Das elektrohydraulische Ventil IN/IP-EL ist ein automatisches Absperrventil, das zum Öffnen und Schließen eines Hydraulikstroms mittels eines elektrohydraulischen Magneten konzipiert ist. Es eignet sich für automatische Durchflussregelungsanwendungen wie Bewässerungsanlagen und komplexe Hydraulikkreisläufe.

Funktionsprinzip:
Das Ventil wird von einem 3-Wege-Magneten gesteuert, der Öffnen und Schließen abhängig von der angelegten Spannung regelt. In der Konfiguration Normalerweise Offen (N.O.) hält der Magnet das Ventil geschlossen, wenn er nicht mit Strom versorgt wird, und öffnet es bei Anlegen von Spannung. In der Konfiguration Normalerweise Geschlossen (N.C.) bleibt das Ventil ohne Stromversorgung offen und schließt, wenn der Magnet bestromt wird. Bistabile Ausführungen ermöglichen Öffnen und Schließen durch Spannungsimpulse und behalten die Position bis zum nächsten Impuls. Bei einem Stromausfall kann das Ventil manuell über einen integrierten Griff geöffnet werden (nicht verfügbar bei der bistabilen Version EL-BI).

Eigenschaften / Technische Daten:

• Magnettyp: 3-Wege
• Standardkonfiguration: Normalerweise Offen (N.O.) oder Normalerweise Geschlossen (N.C.)
• Materialien:
  • Gehäuse des Magneten: Verstärktes Nylon (Version EL-BA)
• Anschlüsse: Ø1/8″ F BSP
• Nenn-Druck: 10 bar
• Betriebsspannung:
  • Standardversion: 24V AC, 50-60 Hz
  • Bistabile Version (EL-BI): 9-12V DC
  • Bistabile Version (EL-BA): 6-24V DC
• Schutzart:
  • Magnet EL: IP66
  • Magnet EL-BA: IP66
• Düsenöffnung (Magnet EL-BA): 2 mm (geeignet für ungefiltertes Wasser)
• Manuelle Betätigung: Integrierter Griff zur manuellen Öffnung (nicht verfügbar bei EL-BI)
