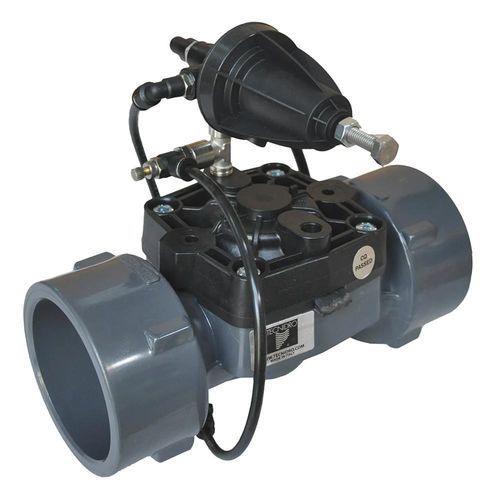

Sicherheits-Ablassventil IN/IP-SRhydraulischNylon
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Sicherheit
- Betätigung
- hydraulisch
- Material
- Nylon
Beschreibung
Das Schnellentlastungsventil IN/IP-SR ist ein automatisches Sicherheitsventil, das dafür ausgelegt ist, Überdruck in einem hydraulischen System schnell abzuleiten und das System vor Druckspitzen und Überlastungen zu schützen.
Funktionsprinzip:
Das Ventil IN/IP-SR wird in Bypass installiert, um Überdruck schnell nach außen abzuleiten. Der 2‑weges Schnellentlastungspilot (Modell SR-P) erkennt Druckanstiege und öffnet das Ventil, um den Druckspitzen zu entlasten. Sobald der Druck unter den eingestellten Wert fällt, schließt der Pilot das Ventil langsam, um Wasserhämmer zu vermeiden.
Der Pilot hält die Ventilkammer geschlossen, bis der Vordruck den eingestellten Wert überschreitet. Steigt der Druck über diese Grenze, öffnet das Ventil vollständig, um den überschüssigen Druck abzulassen.
Eigenschaften / Technische Daten:
Funktionsprinzip:
Das Ventil IN/IP-SR wird in Bypass installiert, um Überdruck schnell nach außen abzuleiten. Der 2‑weges Schnellentlastungspilot (Modell SR-P) erkennt Druckanstiege und öffnet das Ventil, um den Druckspitzen zu entlasten. Sobald der Druck unter den eingestellten Wert fällt, schließt der Pilot das Ventil langsam, um Wasserhämmer zu vermeiden.
Der Pilot hält die Ventilkammer geschlossen, bis der Vordruck den eingestellten Wert überschreitet. Steigt der Druck über diese Grenze, öffnet das Ventil vollständig, um den überschüssigen Druck abzulassen.
Eigenschaften / Technische Daten:
- Pilotmodell: SR-P
- Druck-einstellbereich:
- Rote Feder: 1,0 ÷ 5,5 bar
- Schwarze Feder (Standard): 2,0 ÷ 9,0 bar
- Materialien:
- Unterer Teil des Pilotgehäuses: Verstärktes Nylon
- Deckel: Verstärktes Nylon
- Druckklasse: PN10
