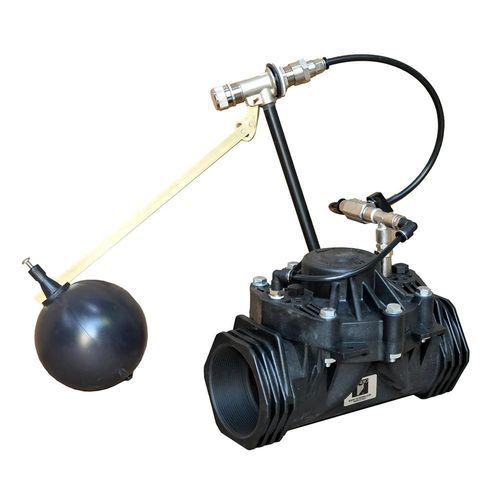

Hochdruck-Schwimmerventil IN/IP-GAL

Übersicht:
Das modulierende Schwimmerregelventil IN/IP-GAL ist ein automatisches hydraulisches Regelventil, das dazu dient, den maximalen Wasserstand in einem Behälter konstant zu halten. Das Ventil wird von einem Schwimmer-Pilot gesteuert, der Öffnen und Schließen entsprechend dem Wasserstand moduliert.

Funktionsprinzip:
Das Ventil wird durch einen 2-Wege-modulierenden Schwimmer-Piloten gesteuert, der im Behälter auf dem gewünschten maximalen Niveau installiert ist. Sinkt der Wasserstand, senkt sich der Schwimmer und öffnet das Ventil, um den Behälter zu füllen. Erreicht das Wasser das Maximalniveau, kehrt der Schwimmer in die horizontale Position zurück und das Ventil schließt langsam, um Druckstöße in der Leitung zu vermeiden. Die Schließgeschwindigkeit wird durch ein werksseitig voreingestelltes Nadelventil geregelt.

Eigenschaften / Technische Daten:

• Modell des Steuerpiloten:
  • GAL 1/2”: 2-Wege – modulierend
  • GAL 3/4”: 2-Wege – modulierend
• Materialien:
  • Gehäuse: Messing
  • Schwimmerarm: Edelstahl
  • Schwimmer: Polypropylen (PP)
• Anschlüsse:
  • GAL 1/2”: Ø1/2” F BSP
  • GAL 3/4”: Ø3/4” F BSP
• Nennpressung: 16 bar
• Einbau: Waagerecht
