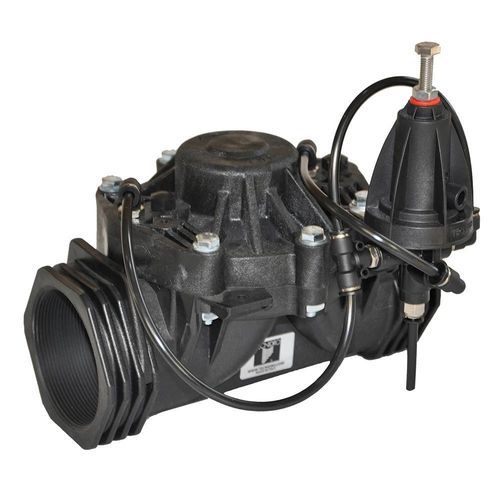

Stellventil IN/IP-SP3PP

hydraulischEdelstahlMessing

Produktübersicht: Das Druckhalteventil IN/IP-SP3PP ist ein automatisch regelndes Ventil, das die Druckseite stromaufwärts auf einem vordefinierten Mindestwert hält. Es eignet sich für Anwendungen, die eine präzise Regelung des Zulaufdrucks und das Ausgleichen von Durchflussänderungen erfordern.

Funktionsprinzip: Das Ventil wird von einem 3-Wege-Hydraulikpiloten (Modell SP3PP) gesteuert, der die Membranöffnung in Abhängigkeit vom Zulaufdruck anpasst. Der Pilot füllt oder entlüftet die Steuerkammer des Ventils, um den eingestellten minimalen Zulaufdruck konstant zu halten und Schwankungen im Durchfluss oder Druck auszugleichen. Ist der Zulaufdruck gleich oder niedriger als der eingestellte Druck, schließt das Ventil vollständig. Überschreitet der Zulaufdruck den Mindestwert, öffnet das Ventil vollständig.

Technische Merkmale / Spezifikationen:

• Pilotmodell: SP3PP
• Druckeinstellbereich:
  • Graue Feder: 0,2 ÷ 1,5 bar
  • Weiße Feder: 0,6 ÷ 3,0 bar
  • Rote Feder (Standard): 1,0 ÷ 5,5 bar
  • Schwarze Feder: 2,0 ÷ 9,0 bar
• Materialien:
  • Pilotgehäuse: Verstärktes Nylon
  • Abdeckung: Verstärktes Nylon
  • Manuelle Steuerung CM4V: Gehäuse Messing, Kugel Edelstahl, Sitz Teflon
• Anschlüsse:
  • Manuelle Steuerung: Ø1/4” M BSP
  • Offen/Geschlossen/Auto: Ø1/8” F BSP
• Druckklasse: PN10
