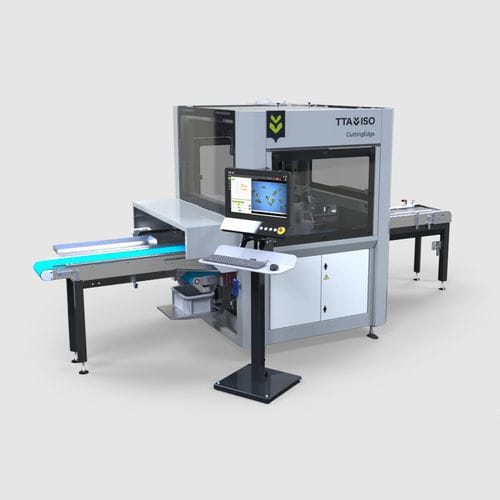

Pflanzmaschine für Baumschulpflanzen CuttingEdge Single

automatischpneumatischmechanisch

Übersicht
Die CuttingEdge Single ist eine automatische Stecklingspflanzmaschine zum Einsetzen von wurzelnden und nicht wurzelnden Stecklingen in Plug-Tabletts. Sie bietet eine kontrollierte Leistung für die Baumschulproduktion mit einer Kapazität von 1.800–2.500 Stecklingen pro Stunde und kombiniert visiongestützte Trennung mit robotergestützter Einlage.

Funktionsweise
Die Plug-Tabletts werden manuell oder über eine vorgeschaltete Zuführung auf das Einlauf-Kettenförderband gelegt. Das Förderband positioniert jedes Tablett präzise für die Verarbeitung. Stecklinge werden auf dem Aufnahmeförderer präsentiert und können manuell oder automatisch mit VisionAir getrennt werden, das Bildverarbeitung und präzise Luftstöße zur Zuführung einzelner Stecklinge nutzt. Das TTA-ISO CuttingVision-Kamerasystem prüft und qualifiziert Stecklinge vor der robotergesteuerten Pflanzung. Abgelehnte oder doppelte Stecklinge werden über ein Rückführungssystem an die Bedienerposition zurückgeleitet. Mehrere CuttingEdge-Einheiten können zur Erhöhung der Leistung hintereinander geschaltet werden; die maximale Konfiguration hängt von Stecklingsart und Tablettformat ab.

VisionHub by TTA-ISO
TTA-ISO sammelt Teach-in- und Annotierungsdaten in VisionHub, um validierte Steckling-Setups zwischen Anwendern zu teilen. Dieser zentrale Datensatz unterstützt die kontinuierliche Verbesserung und verkürzt Rüstzeiten.

• Robustere Stecklings-Setups durch kumulierte Daten.
• Zeitersparnis durch Wiederverwendung validierter Setups aus VisionHub.

Technische Daten

• Modell: CuttingEdge Single
• Typ: Automatische Stecklingspflanz-/Einsetzmaschine für wurzelnde und nicht wurzelnde Stecklinge
• Kapazität: 1.800–2.500 Stecklinge pro Stunde (abhängig von Stecklingsart und Tablett)
• Zuführung: Kettenförderer (manuell oder automatisch)
• Tablettpositionierung: Präzise Indexierung durch Kettenförderer
• Stecklingstrennung: Manuell oder VisionAir (Vision + Luftstöße)
• Vision-System: TTA-ISO CuttingVision Kamerabewertung
• Handhabung: Roboterarm zur Einlage in Plug-Tabletts
• Rückführsystem: Leitet abgelehnte oder doppelte Stecklinge an die Bedienerposition zurück
• Skalierbarkeit: Mehrere Einheiten können in Reihe geschaltet werden

Hinweise
Das System vereint Bildbewertung, pneumatische Trennung, robotische Platzierung und eine Bediener-Rückführschleife. Die tatsächliche Leistung und die maximale Kettenlänge hängen von der Stecklingsmorphologie und dem Tablettformat ab.
