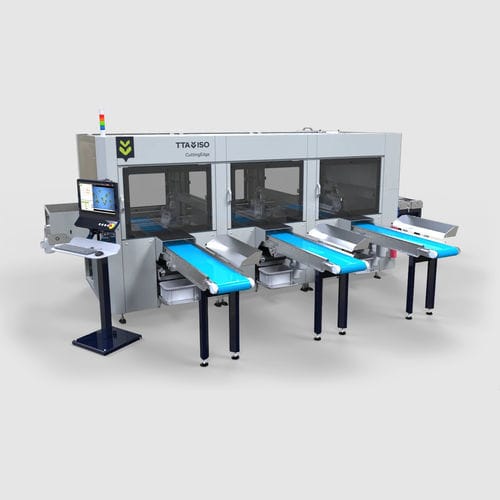

Pflanzmaschine für Baumschulpflanzen CuttingEdge Multicolor

automatisch3 Reihenpneumatisch

Übersicht
Die CuttingEdge Multicolor ist eine automatische Stecklingssetz- und Pflanzmaschine zum Einsetzen von bewurzelten und unbewurzelten Stecklingen in Plug-Tabletts. Es handelt sich um eine Dreifach-Stecklingspflanzer mit einer Leistung von 6.000–7.000 Stecklingen pro Stunde.

Betrieb
Plug-Tabletts werden manuell oder automatisch auf das Zuführkettenband geladen. Das Kettenband positioniert die Tabletts präzise für die Verarbeitung. Die Stecklinge gelangen zum Aufnahmeförderer, wo die Trennung manuell oder automatisch mittels VisionAir erfolgen kann, das fortschrittliche Sichtprüfung mit präzisen Luftstößen kombiniert, um Stecklinge zu einzel zu trennen. Das Kamerasystem TTA-ISO CuttingVision prüft jeden Steckling; nur qualifizierte Stecklinge werden vom Roboterarm gepflanzt. Zurückgewiesene oder doppelte Stecklinge werden über ein Rückführsystem an die Bedienerposition zurückgegeben.

VisionHub by TTA-ISO
VisionHub sammelt Teach-in- und Annotation-Daten für Stecklingskonfigurationen und stellt diesen Datensatz den CuttingEdge-Anwendern zur Verfügung. Der geteilte Datensatz beschleunigt die Einrichtung und erhöht die Robustheit der Stecklingsprozesse.

• Robustere Stecklingseinstellungen durch kollektive Datennutzung.
• Reduzierte Einrichtungszeit durch Nutzung vorhandener Stecklingskonfigurationen aus VisionHub.

Integration und Produkthinweise
Die CuttingEdge Multicolor lässt sich in VisionAir zur automatischen Trennung und in CuttingVision zur Qualitätsbewertung der Stecklinge integrieren. Produktdokumentation und ein Datenblatt stehen zum Download im Bereich Produkt-Downloads zur Verfügung.

Technische Daten

• Produkttyp: Automatisierte Stecklingssetz-/Pflanzmaschine (Dreifach-Pflanzer)
• Geeignet für: Bewurzelte und unbewurzelte Stecklinge
• Kapazität: 6.000–7.000 Stecklinge pro Stunde
• Zuführung: Kettenband für Plug-Tabletts (manuelles oder automatisches Laden)
• Aufnahme: Manueller Aufnahmeförderer oder VisionAir automatische Trennung (Vision + Luftstöße)
• Vision: TTA-ISO CuttingVision Kamerasystem zur Stecklingsbewertung
• Handhabung: Roboterarm zum Pflanzen qualifizierter Stecklinge
• Abfallbehandlung: Rückführsystem für abgewiesene oder doppelte Stecklinge
• Software/Daten: VisionHub zur Sammlung und Weitergabe von Teach-in- und Annotationsdaten
• Schnittstellen: Integriert CuttingVision, VisionAir und das robotische Pflanzmodul
