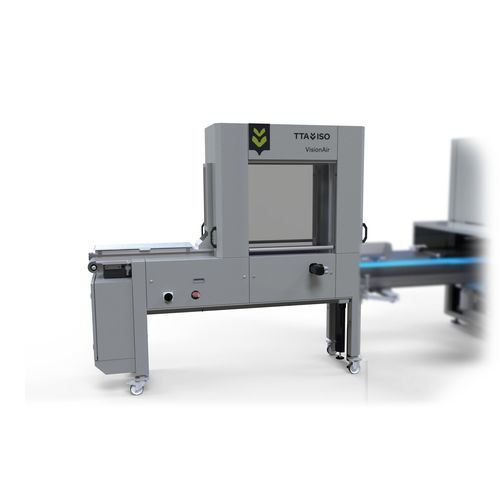

Laubabscheider VisionAir

Luftpneumatisch

Übersicht
VisionAir trennt Stecklinge automatisch mittels Bildverarbeitung und präzisen Luftstößen und fördert einzelne Stecklinge in CuttingEdge-Maschinen.

Beschreibung
VisionAir separiert Stecklinge, indem es die Elemente auf einem Gitterförderband erkennt und einzeln ausgibt. Eine Ladeeinheit legt einen Haufen Stecklinge auf das Band; eine Kamera überwacht die Kapazität des Gitters und löst die Zuführung aus, sobald Platz vorhanden ist. Die Kamera unterscheidet einzelne von gestapelten Stecklingen. Einzelne Stecklinge passieren; gestapelte werden durch Luftdüsen zurückgeblasen. Nur singulierte Stecklinge werden an das Förderband der CuttingEdge-Maschine übergeben.

VisionHub by TTA-ISO
Teach-in- und Annotierungsdaten für Steckling-Setups werden in VisionHub gespeichert und CuttingEdge-Anwendern zur Verfügung gestellt, um:

• Die Einrichtvorgänge für das Einstecken durch gesammelte annotierte Daten zu verbessern.
• Zeit zu sparen, indem validierte Setups aus VisionHub wiederverwendet werden.

Betriebsablauf

• Stecklinge in Bulk auf das Zufuhrband legen.
• Die Kamera überwacht das Gitterförderband und aktiviert die Zufuhr, wenn bereit.
• Der Stecklingshaufen fällt auf das Gitter; die Kamera erkennt Einzel- vs. Stapelzustände.
• Singulierte Stecklinge passieren; gestapelte werden von Luftdüsen zurückgeblasen.
• Getrennte Stecklinge werden an das CuttingEdge-Förderband übergeben.

Eigenschaften / technische Daten

• Produktname: VisionAir
• Marke: TTA-ISO
• Hauptfunktion: automatische Singulierung von Stecklingen mittels Bildverarbeitung und Luftstößen
• Hauptkomponenten: Sichtkamera(s), Gitterförderband, Reihe von Luftdüsen
• Integration: entwickelt zur Zuführung singulierter Stecklinge an CuttingEdge-Maschinen
• Daten & Software: integriert sich mit VisionHub für Teach-in- und Annotierungsdaten
• Medien: Produktbilder und Produktvideo (Webformate)
• Dokumentation: Datenblatt verfügbar per Downloadanfrage
