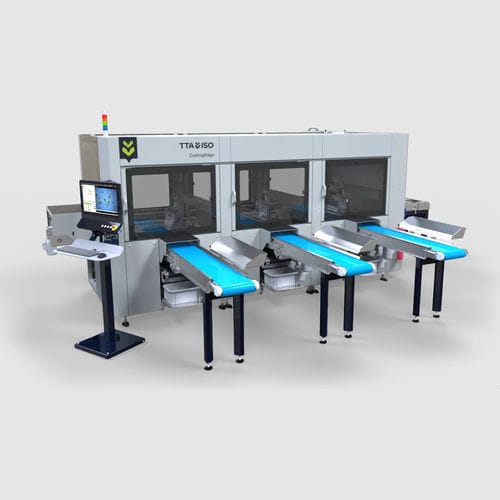

Pflanzmaschine für Baumschulpflanzen CuttingEdge Double

automatisch2 Reihenpneumatisch

Übersicht
Der CuttingEdge Double ist eine automatische Stecklingssetzmaschine, entwickelt für die hochvolumige Pflanzung von bewurzelten und unbewurzelten Stecklingen. Die Doppelkopfausführung ermöglicht eine Kapazität von 4.000–4.500 Stecklingen pro Stunde und eignet sich für Baumschulen und Vermehrungsbetriebe.

Beschreibung
Stecklingsplatten (Plug-Trays) werden auf das Zuführ-Kettenband geladen, manuell oder per automatischer Beladung. Das Band positioniert jedes Tablett präzise. Stecklinge können manuell auf dem Aufnahmeband getrennt werden oder automatisch durch VisionAir, das moderne Bildverarbeitung mit präzisen Luftstößen kombiniert, um korrekt getrennte Stecklinge zu liefern. Das CuttingVision-Kamerasystem von TTA-ISO prüft jeden Steckling; qualifizierte Stecklinge werden von einem robotischen Pflanzarm in die Plug-Trays eingesetzt. Abgelehnte oder doppelte Stecklinge werden über ein integriertes Rückfördersystem an den Bediener zurückgeleitet.

VisionHub von TTA-ISO
Daten, die beim Teach-in und bei der Annotation von Stecklingskonfigurationen entstehen, werden in VisionHub gesammelt und für CuttingEdge-Anwender bereitgestellt. Dieser zentrale Datensatz ermöglicht:

• Schrittweise Verbesserung der Steckkonfigurationen durch zunehmende annotierte Datenmengen.
• Zeitersparnis durch Wiederverwendung validierter Steckkonfigurationen aus VisionHub.

Hauptmerkmale

• Automatisiertes Setzen für bewurzelte und unbewurzelte Stecklinge
• Zuführ-Kettenband für präzises Positionieren der Platten (manuelle oder automatische Beladung)
• Aufnahmeband mit optionaler VisionAir-Trennung (Vision + präzise Luftstöße)
• CuttingVision-Kamerasystem zur Qualitätsbewertung
• Robotischer Pflanzarm zum Einsetzen der Stecklinge in Plug-Trays
• Rückfördersystem für abgelehnte oder doppelte Stecklinge
• Datenfreigabe und Optimierung von Setups über VisionHub
• Kapazität: 4.000–4.500 Stecklinge/Stunde

Technische Daten

• Typ: Doppel-Stecklingssetzmaschine (automatisierte Setzmaschine)
• Kapazität: 4.000–4.500 Stecklinge/Stunde
• Trennung: Manuell oder automatische Trennung VisionAir (Vision + präzise Luftstöße)
• Vision: TTA-ISO CuttingVision-Kamerasystem
• Antrieb: Robotischer Arm zum Pflanzen
• Tablett-Handhabung: Zuführ-Kettenband (manuelle oder automatische Platzierung der Platten)
• Rückfördersystem: Führt abgelehnte/duplizierte Stecklinge an den Bediener zurück
• Datenplattform: VisionHub zum Teilen und Verbessern von Setups
