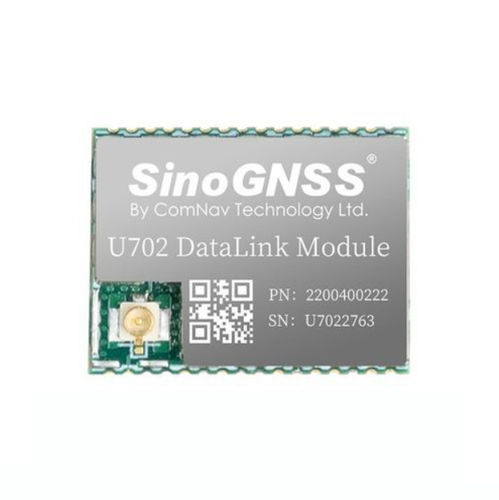

Módulo GNSS U702

Introducción
El módulo de enlace de datos U702 es un módulo radio RX/TX SMD que utiliza modulación LoRa (CSS). Su factor de forma compacto de 17×22×3 mm y su baja tensión de alimentación lo hacen adecuado para la integración con sistemas GNSS y otros sistemas empotrados que requieren enlaces de datos de largo alcance y bajo consumo.

Características

• Protocolo LoRa (modulación CSS)
• Bandas de frecuencia seleccionables: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Diseño de montaje superficial (SMD), pequeña huella
• Soporte de salto de frecuencia
• Alcance de funcionamiento aproximadamente 0,8–1,5 km (dependiendo del entorno)
• Baja tensión de alimentación: +3,3–3,6 V CC

Puntos destacados

• Enlace radio de largo alcance y bajo consumo con alta sensibilidad de recepción para comunicaciones fiables en entornos con interferencias
• Paquete SMD compacto (17×22×3 mm, 5 g) para fácil integración en productos basados en GNSS y otros dispositivos empotrados
• Múltiples opciones de potencia de transmisión (0,025 W / 0,1 W / 0,5 W) y salto de frecuencia para mejorar la robustez del enlace

Parámetros del producto (resumen)

• Rango de frecuencias: 410–470 MHz / 863–870 MHz / 902–928 MHz
• Modo de trabajo: semidúplex
• Estabilidad de frecuencia: ±1,5 ppm
• Modulación: CSS (LoRa)
• Velocidades en aire: 500 / 11000 / 12500 / 15500 / 18000 bps
• Protocolo: LoRa
• Tamaño (con conector): 17 × 22 × 3 mm
• Peso: 5 g
• Alimentación: +3,3 V a +3,6 V CC
• Corriente de emisión: < 0.2 A
• Corriente de recepción: 50 mA
• Opciones de potencia de transmisión: 0,025 W, 0,1 W, 0,5 W
• Interfaz E/S: LGA 2×16 pines, paso 1,27 mm
• Interfaz DTE/DCE: 2× LVCMOS 3,3 V
• Interfaz de antena: conector IPEX hembra
• Alcance de funcionamiento: ~0,8–1,5 km (según entorno y configuración)

Especificaciones técnicas

• Estabilidad de frecuencia: 1,5 ppm
• Sistema de modulación: CSS (LoRa)
• Velocidades interfaz aire: 500, 11000, 12500, 15500, 18000 bps
• Alimentación: +3,3–3,6 V CC
• Corriente de emisión: < 0.2 A
• Corriente de recepción: 50 mA
• Opciones de potencia de transmisión: 0,025 W / 0,1 W / 0,5 W
• Interfaces: LGA 2×16 pines (1,27 mm), 2× LVCMOS 3,3 V, antena IPEX hembra
• Dimensiones: 17 × 22 × 3 mm
• Peso: 5 g
