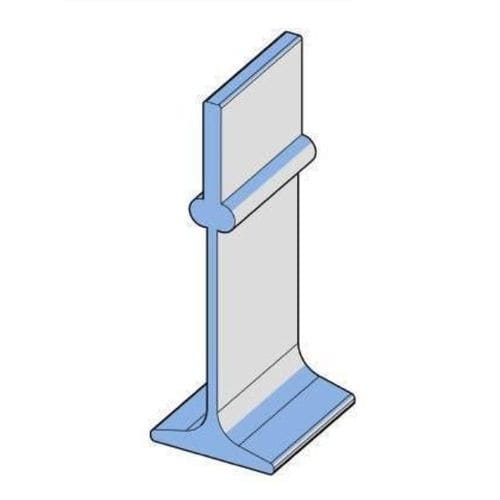

Viga de forjado para criadero porcino PRF-PIG-0044-127-06-00

Descripción del producto
La viga de suelo estándar GFRP RABDION es un perfil estructural pultrusionado diseñado para subestructuras de suelo en cerdas y lechones (paridera, cebadero y transición). Certificada según EN 13706 Grade E23, proporciona alta capacidad portante y mínima flecha en luces extendidas, tanto en fosas poco profundas como profundas. Compatible con paneles de losetas plásticas estándar y sistemas de suelo modulares, este perfil es totalmente inmune al amoníaco, ácidos de estiércol y productos de lavado. Con más de 35 años de fiabilidad demostrada en campo en Norteamérica, Europa y mercados globales, las vigas RABDION eliminan la corrosión, las fallas estructurales y los riesgos de bioseguridad asociados a soportes de acero o hormigón tradicionales.

Características clave

• Clasificación de rendimiento EN 13706 E23
• Inmunidad frente a medios químicos y residuos agresivos (amoníaco, ácidos del estiércol, agentes de lavado)
• Mejora de la bioseguridad e higiene superficial
• Luces libres extendidas; apta para instalaciones en fosa poco profunda y profunda
• No conductora: confort térmico y aislamiento eléctrico
• Compatibilidad universal con paneles y sistemas modulares estándar

Geometría del perfil
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

Propiedades de la sección
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

Tabla de cargas
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

Características / especificaciones técnicas

• Nombre comercial: GFRP Standard Floor Beam
• Fabricante / Marca: RABDION
• Código de producto (CN): PRF-PIG-0044-127-06-00
• Peso: 1887 gr/m
• Certificación: EN 13706 Grade E23
• Conformidad: EN 13706 E23, directrices ASTM; matriz de resina conforme RoHS
• Aplicación: subestructuras de suelo para paridera, transición y cebadero porcino
• Compatibilidad: paneles de losetas plásticas estándar y sistemas modulares
• Resistencia química: inmune al amoníaco, ácidos del estiércol y productos de lavado
• Beneficios de diseño: alta capacidad portante, mínima flecha, luces extendidas, versatilidad fosa poco/profunda, no conductora
• Fiabilidad demostrada en campo: 35+ años en mercados globales
• Geometría y propiedades de la sección: ver bloques Geometría del perfil y Propiedades de la sección arriba
